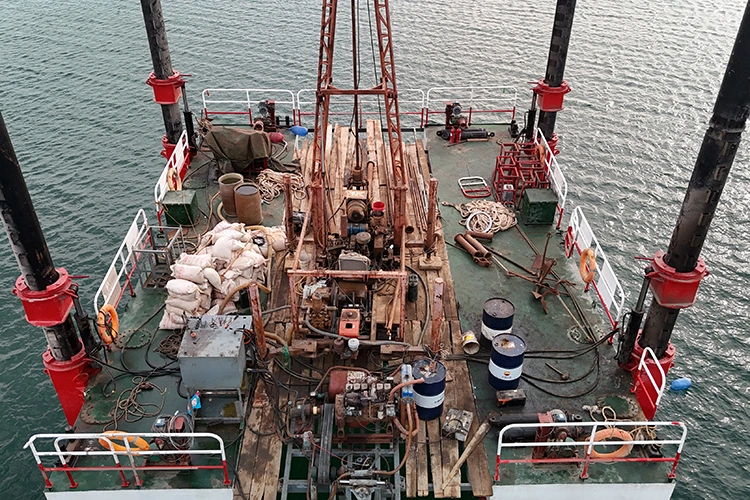

Plataforma autoelevatória de manutenção

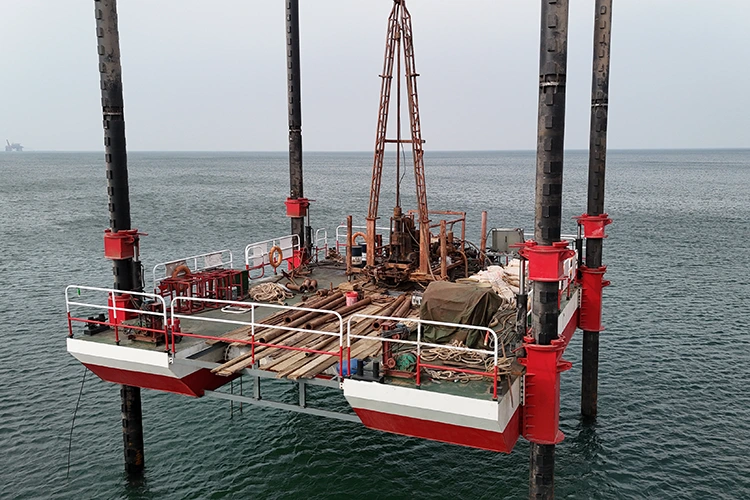

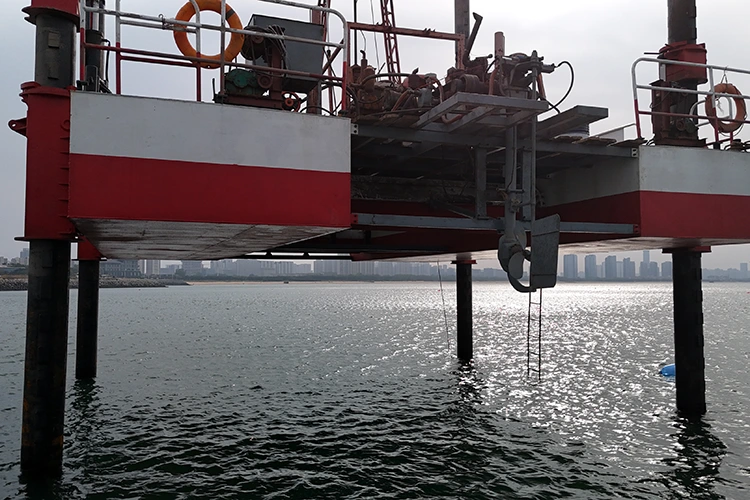

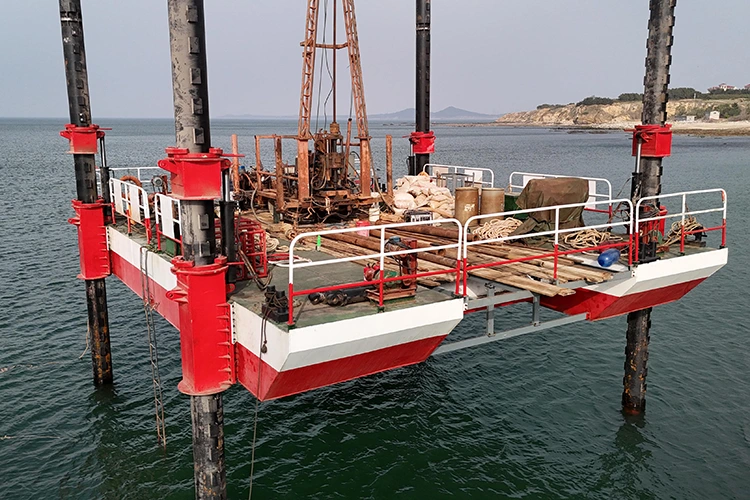

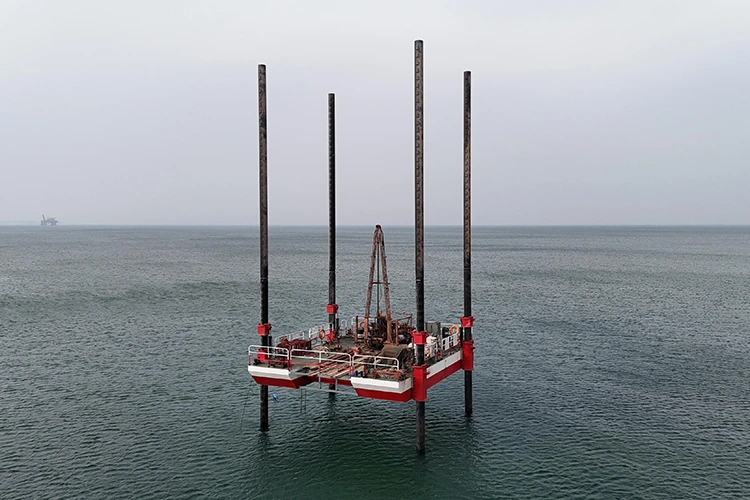

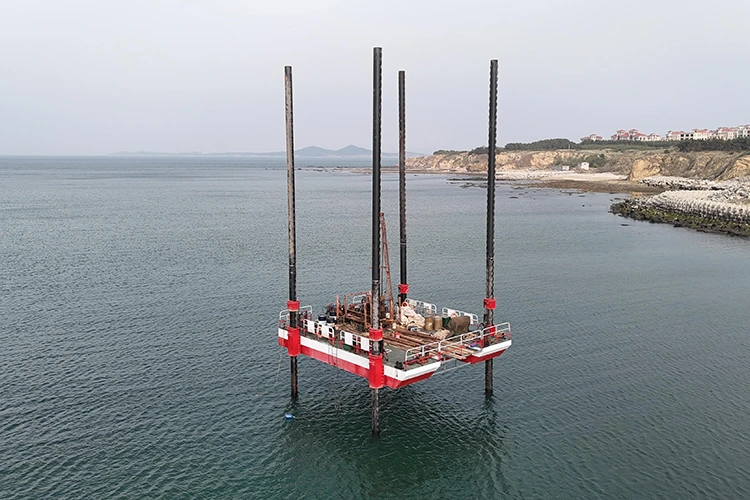

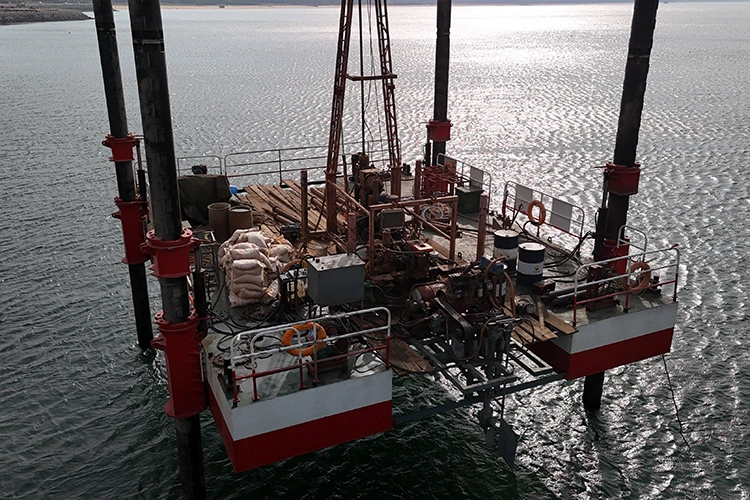

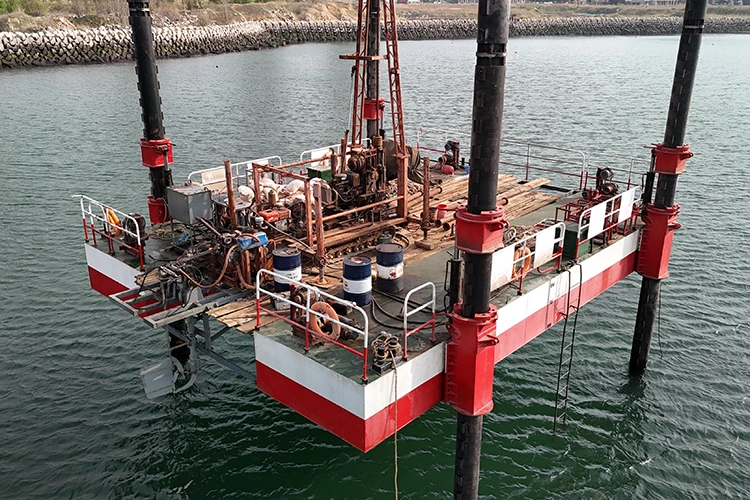

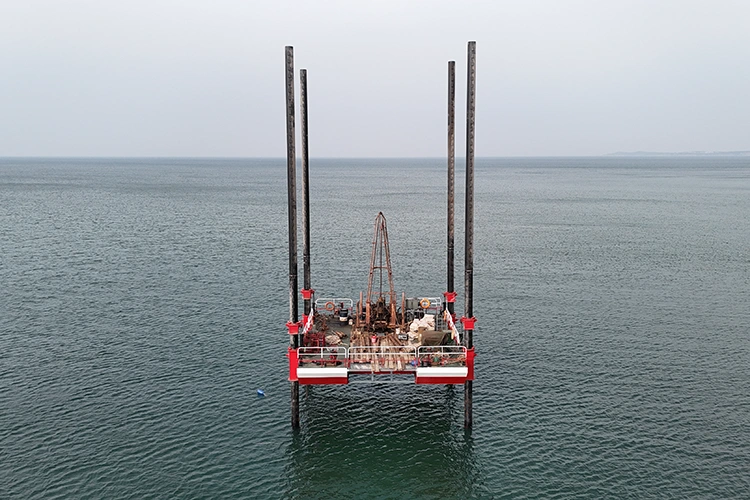

HAIDING SHIPYARD é um fornecedor de plataforma autoelevatória de manutenção de longo prazo, garantimos qualidade ao mesmo tempo que oferecemos preços razoáveis ​​​​e suporte de serviço confiável. A plataforma autoelevatória de manutenção do estaleiro HAIDING é um equipamento de manutenção profissional projetado para profundidades de água marinha de 3 a 100 m, com comprimento de projeto de perna de spud de 20 a 100 m e capacidade total de carga da plataforma de 3.000 toneladas. Ele integra três módulos: estação de trabalho de manutenção, cabine de operação de mergulho e cabine de armazenamento de equipamentos, com foco em quatro tarefas: manutenção de equipamentos de plataformas offshore, inspeção e reparo de dutos submarinos, manutenção de plataformas de energia eólica e reparos de emergência. Visando os pontos problemáticos da manutenção marítima, como "superfície de operação instável, difícil adaptação de equipamentos e forte interferência de condições marítimas complexas", ele realiza operações de manutenção estáveis ​​de mar raso a mar profundo por meio de nivelamento de plataforma de alta precisão (±0,1°), integração modular de equipamentos de manutenção e design de operação resistente a ondas de vento (resistência ao vento Grau 11). O ciclo de manutenção é 50% mais curto do que os navios flutuantes tradicionais, proporcionando uma solução de manutenção de "alta estabilidade, alta adaptabilidade e alta eficiência" para engenharia naval.

Principais vantagens

Alta Integração de Equipamentos de Manutenção, Adaptados à Manutenção Multicenário

Estação de trabalho de manutenção multifuncional: A plataforma da plataforma autoelevatória de manutenção do estaleiro HAIDING está equipada com uma estação de trabalho de manutenção fechada (área 60-80㎡), integrando chaves hidráulicas (torque ≤5000N·m), robôs de soldagem (profundidade de soldagem subaquática ≤50m) e equipamentos de testes não destrutivos (detectores ultrassônicos de falhas, detectores de partículas magnéticas). Ele pode concluir operações de manutenção, como aperto de parafusos, soldagem de componentes e detecção de falhas em equipamentos. O equipamento é trocado rapidamente por trilhos e a eficiência da manutenção única é 60% maior que a manutenção tradicional no local;

Suporte à operação de mergulho: Plataforma autoelevatória de manutenção do ESTALEIRO HAIDING equipada com 2 cabines de operação de mergulho atmosférico (acomodando 3 mergulhadores para preparação ao mesmo tempo) e robôs subaquáticos (profundidade de operação ≤100m, precisão de posicionamento ±0,3m), mergulhadores e robôs trabalham colaborativamente para completar tarefas de manutenção subaquáticas, como soldagem de dutos submarinos e detecção de falhas nas pernas da plataforma, sem depender de navios externos de apoio ao mergulho.

Controle de estabilidade de alta precisão, garantindo precisão na manutenção

Nivelamento e posicionamento totalmente automáticos: Plataforma autoelevatória de manutenção do estaleiro HAIDING equipada com um sensor de inclinação de eixo duplo (precisão ± 0,05°) e sistema de posicionamento duplo GPS + Beidou (precisão de posicionamento ≤1m), a plataforma nivela automaticamente antes da manutenção (erro de nível ≤0,1°) e compensa em tempo real a inclinação da plataforma causada pelo vento e ondas durante a manutenção, garantindo a precisão da operação de equipamentos como robôs de soldagem e chaves hidráulicas (aperto de parafusos erro ≤±2%, desvio de verticalidade de soldagem ≤0,5mm);

Fixação Rígida da Superfície de Operação: A área de manutenção é equipada com pernas de apoio retráteis (força máxima de apoio 500kN), que são rigidamente conectadas à estrutura principal da plataforma para formar uma superfície de operação de manutenção independente e estável, evitando o impacto da vibração do equipamento de manutenção na precisão, adaptando-se especialmente ao uso de equipamentos de teste de alta precisão (como detectores ultrassônicos de falhas).

Adaptação total à profundidade da água, alta tolerância a ambientes complexos

Personalização flexível da perna de spud: A plataforma autoelevatória de manutenção do estaleiro HAIDING adota 3 pernas de treliça seccionais (diâmetro 2,5-3,0m) com comprimento personalizável de 20-100m, adaptando-se a 3-100m de profundidade de água: pernas curtas de 20-40m para mar raso (3-20m), pernas médias de 40-70m para mar médio (20-50m), Pernas de 70-100m de comprimento para mar profundo (50-100m); as latas de batatas adotam um design antiderrapante (área de contato ≥70㎡) para evitar deslizamento em fundos marinhos lamacentos;

Proteção ambiental adversa: A plataforma tem resistência ao vento de grau 11, altura de resistência de onda ≤5m e velocidade de resistência à corrente de ≤2 nós. A estação de trabalho de manutenção está equipada com um sistema de temperatura e umidade constante (temperatura 20-25°C, umidade 40%-60%) e vedação à prova de poeira e à prova d'água (grau de proteção IP65), que pode operar durante o período de monções do Mar da China Meridional e o período de baixa temperatura do inverno na Baía de Bohai, garantindo o funcionamento normal dos equipamentos de manutenção.

Implantação modular, operação e manutenção convenientes

Transporte seccional e montagem: A plataforma da plataforma autoelevatória de manutenção do estaleiro HAIDING é dividida em 5 a 7 seções (seção da plataforma principal, seção da perna da haste, seção do módulo de manutenção) com peso máximo de seção única ≤100 toneladas, que pode ser transportado para áreas marítimas globais por barcaças oceânicas e navios semissubmersíveis; a montagem no local é concluída com flanges + parafusos de alta resistência, podendo ser concluída em 8 a 12 dias com guindastes flutuantes marítimos, 40% menor que o ciclo de implantação dos navios de manutenção tradicionais;

Manutenção Modular de Equipamentos de Manutenção: Equipamentos centrais como chaves hidráulicas e robôs de soldagem adotam design modular, que podem ser desmontados e substituídos como um todo em caso de falha, reduzindo o tempo de manutenção para 8 horas/hora; o suporte para pernas spud é feito de aço resistente ao desgaste NM500 (dureza ≥500HB) com vida útil ≥20 anos em ambiente de alto mar, sem substituição frequente.

Parâmetros Técnicos Detalhados

Cenários de aplicativos principais

Manutenção de equipamentos de plataformas offshore

Substituição de equipamentos de plataformas de petróleo e gás: Nas plataformas de petróleo e gás da Baía de Bohai e do Mar da China Meridional, substituir equipamentos de 30 a 50 toneladas (como unidades de bombas, compressores, trocadores de calor). O dispositivo de elevação hidráulica da estação de trabalho de manutenção é utilizado para desmontagem e montagem de equipamentos. A superfície de trabalho estável da plataforma garante a precisão da instalação do equipamento, e o ciclo de manutenção é 50% menor que o das embarcações flutuantes tradicionais.

Detecção e reforço de falhas na estrutura da plataforma: Realize a detecção ultrassônica de falhas nas pernas e vigas de antigas plataformas offshore. Depois que as rachaduras forem detectadas, use robôs de soldagem para reforço e reparo. Os mergulhadores cooperam com robôs subaquáticos para completar a detecção de falhas na estrutura subaquática, e a manutenção pode ser realizada sem o desligamento da plataforma.

Inspeção e reparo de dutos submarinos

Reparo de vazamento em oleodutos: Para os oleodutos/gasodutos submarinos no Mar da China Oriental e no Mar Amarelo, use robôs subaquáticos para localizar pontos de vazamento. Mergulhadores carregam equipamentos de soldagem para soldagem de reparo de tubulações. A estação de trabalho de manutenção monitora a temperatura e a qualidade da soldagem em tempo real para garantir que a capacidade de suporte de pressão da tubulação após o reparo atenda aos padrões.

Manutenção do revestimento anticorrosivo de dutos: Inspecione o revestimento anticorrosivo (revestimento anticorrosivo 3PE) de dutos submarinos. Depois de remover os organismos marinhos da área danificada, use robôs de pulverização subaquáticos para pulverizar novamente os materiais anticorrosivos. A amarração estável da plataforma permite operação contínua por 72 horas, e o comprimento diário da tubulação de manutenção é ≥500 metros.

Manutenção de plataformas de energia eólica offshore

Substituição da caixa de engrenagens da turbina eólica: Em plataformas de energia eólica offshore de 16 MW ao longo das costas de Jiangsu e Fujian, desmontar e substituir as caixas de engrenagens da turbina eólica de 80 a 100 toneladas. Utilize o dispositivo auxiliar de elevação da plataforma (capacidade de elevação nominal de 100 toneladas) para concluir a transferência do equipamento. O sistema de nivelamento automático compensa a inclinação do vento e das ondas para garantir que o desvio de coaxialidade entre a caixa de engrenagens e o eixo principal seja ≤0,1 mm.

Inspeção de estacas de fundação de turbinas eólicas: Realize a inspeção de partículas magnéticas na parte subaquática das estacas de fundação de plataformas de energia eólica. A profundidade de inspeção é ≤50 metros. Após a detecção da área corroída, use robôs subaquáticos para tratamento anticorrosivo (pulverização de liga de zinco-alumínio) para evitar danos à estrutura da fundação da estaca.

Reparo de emergência em engenharia marítima

Obstrução de Vazamento de Emergência da Plataforma: Para emergências como vazamento de cabine e ruptura de tubulações de plataformas offshore, a plataforma pode ser implantada rapidamente (ciclo de montagem ≤10 dias). Os mergulhadores cooperam com o equipamento de obstrução de vazamentos para completar a obstrução de emergência. Com nível de resistência ao vento 11, pode operar em condições de mar complexas, ganhando tempo para manutenção posterior.

Resposta a Emergências em Navios Afundados: No local de um acidente de navio naufragado, a plataforma de manutenção serve como base temporária de operação, prestando manutenção de equipamentos e serviços de apoio ao mergulho para a equipe de salvamento. A cabine de armazenamento pode armazenar equipamentos e suprimentos de salvamento para garantir o progresso contínuo da resposta a emergências.

Serviços de personalização

Personalização de parâmetros e funções: ajuste o comprimento da perna da haste (até 100 m) e a configuração do equipamento de manutenção (por exemplo, atualização de robôs de corte subaquático, adição de módulos especiais de reparo de tubulação) de acordo com os cenários de manutenção; adicionar dispositivos quebra-gelo spud leg e sistemas de isolamento de cabine de manutenção para áreas marítimas polares; atualizar componentes de aço inoxidável e revestimentos anticorrosivos de equipamentos de manutenção para ambientes com alto teor de névoa salina;

Serviços de Valor Agregado: Auxiliar no tratamento da certificação de classificação internacional (ABS/CCS/DNV) e licenças de operação de manutenção marítima da plataforma; fornecer projeto de plano de manutenção (por exemplo, planejamento de desmontagem e montagem de equipamentos, otimização de processos de manutenção subaquática); conectar-se com equipes de manutenção de engenharia naval para fornecer serviços integrados de "plataforma + manutenção + testes", garantindo a conclusão eficiente das tarefas de manutenção.
