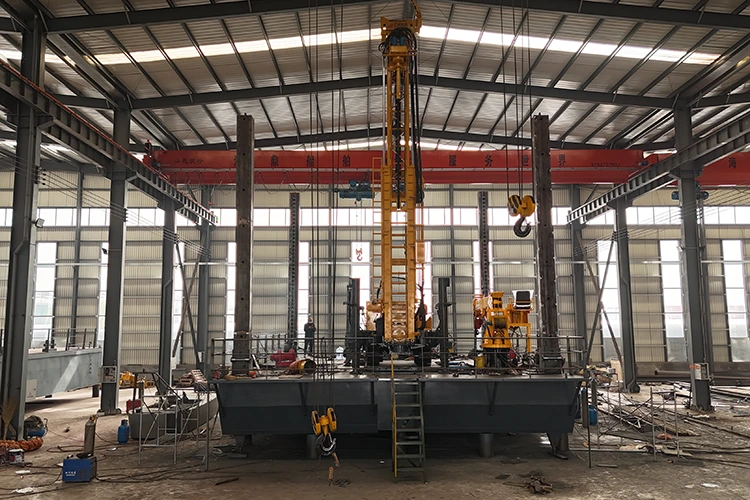

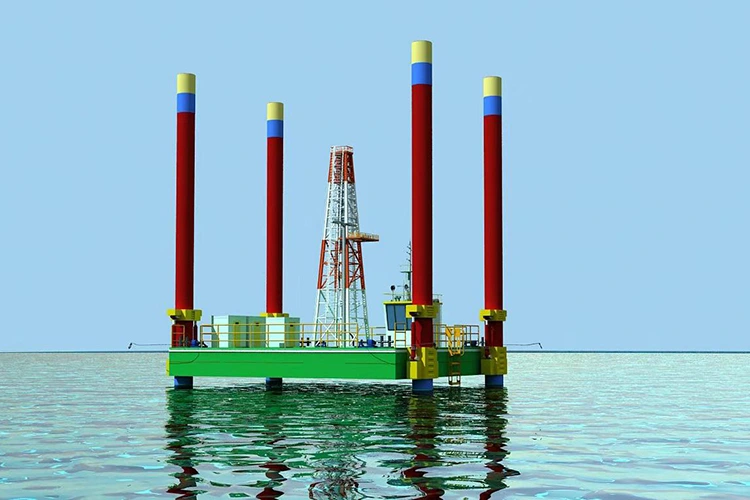

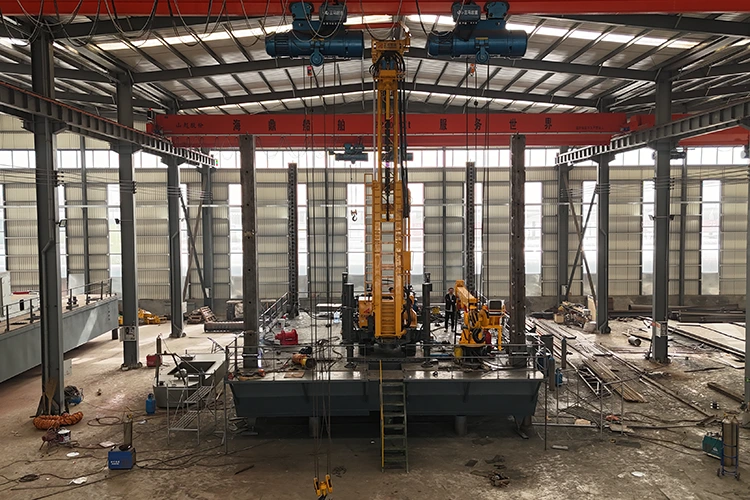

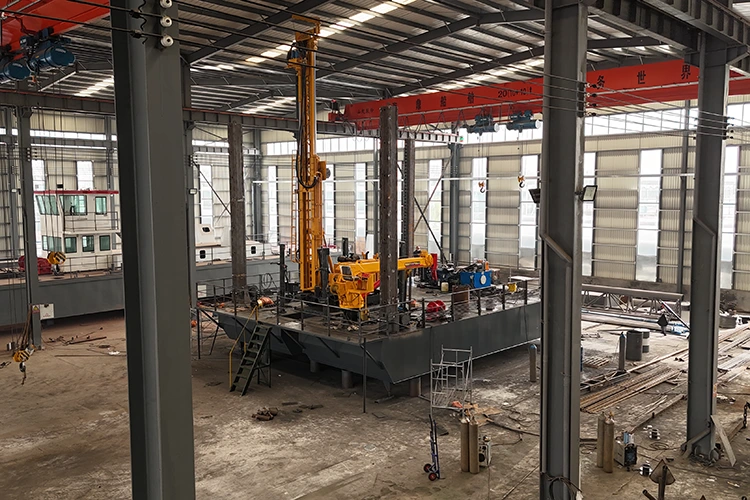

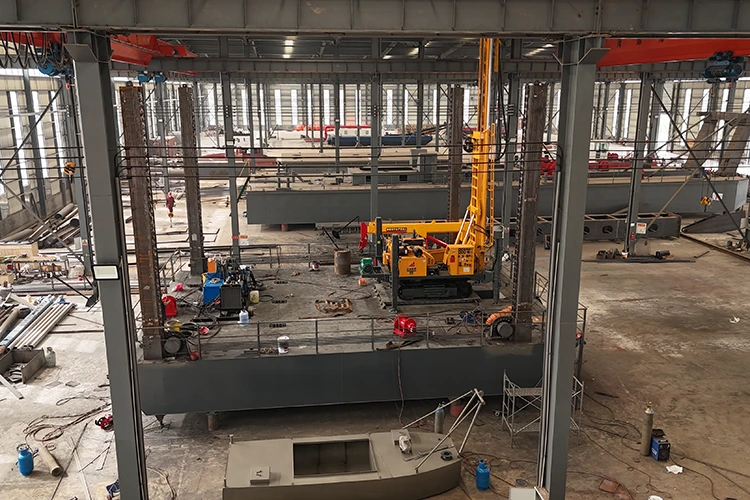

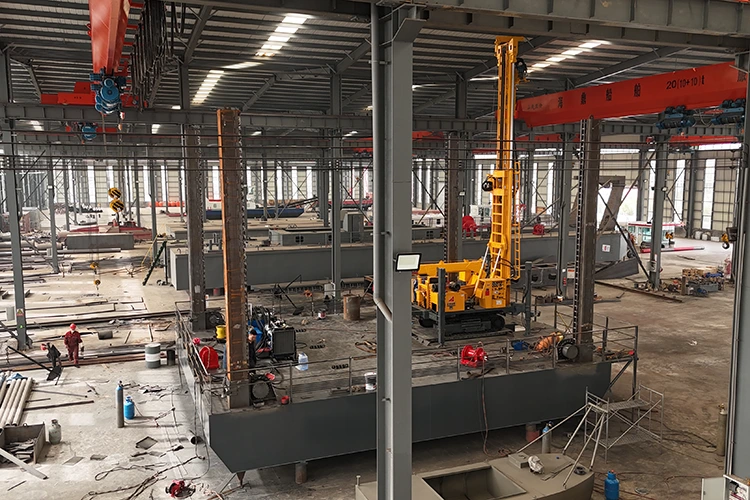

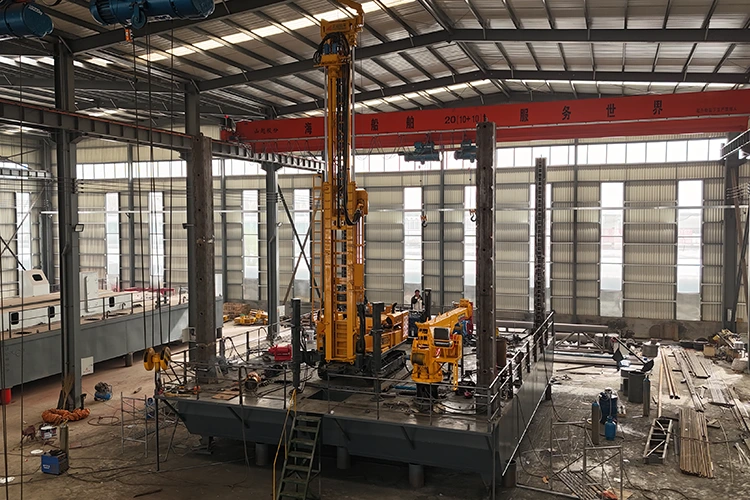

Plataforma de perfuração jack up

Quando você está perfurando 4.000 m abaixo do fundo do mar, uma inclinação de 0,1° do convés pode desviar o poço 6 m do alvo. O HAIDING SHIPYARD fornece uma plataforma de perfuração jack up que mantém o nível da plataforma dentro de ±0,05° por meio de compensação hidráulica das pernas em tempo real, reagindo ao movimento das ondas antes que ele afete a coluna. O piso da plataforma possui guinchos de 5.000 m, uma mesa rotativa de 60 kN·m e uma bomba de lama de 120 m³/h – tudo disposto para que o perfurador permaneça focado no peso na broca e no ROP, e não na luta contra o movimento do casco. Esta é uma plataforma de perfuração, não uma barcaça elevatória; toda escolha de projeto começa com o poço.

Como a inclinação da plataforma afeta a segmentação em reservatórios profundos?

Os perfuradores onshore consideram uma localização de superfície fixa garantida. No mar, o “piso da plataforma” assenta sobre pernas que podem assentar, deslocar-se sob cargas de vento ou reagir às mudanças de peso do rack de tubos. A métrica que realmente importa não é a profundidade máxima – mas sim quanto dessa profundidade permanece dentro da zona de pagamento.

Uma inclinação de 0,1° na superfície produz um erro de posição do fundo do poço de >6m a 3.500m. Esse erro muitas vezes coloca a seção de produção fora do reservatório, forçando um desvio que custa milhões e consome semanas de tempo de equipamento. Mesmo pequenas oscilações durante as conexões podem causar má colocação de cimento ou desalinhamento do revestimento.

O sistema de nivelamento automático da Plataforma de Perfuração Jack Up (inclinômetro de três eixos, precisão de ±0,02°) ajusta continuamente cada perna para manter o convés de perfuração dentro da tolerância. A ferramenta MWD envia dados de desvio e azimute para a tela do perfurador a cada 30 segundos. Se ocorrer uma tempestade, a compensação da perna reage antes que o MWD registre uma alteração – para que o caminho do poço permaneça suave. Esse controle de circuito fechado é o motivo pelo qual os poços perfurados nesta unidade mostram consistentemente desvio de verticalidade abaixo de 0,5‰, mesmo através de longarinas rígidas intercaladas que tendem a empurrar a broca para fora do curso.

Otimizando a circulação de lama e remoção de sólidos em poços profundos

Bombeamento de alta pressão:Bombas duplas de 120 m³/h (uma ativa e uma de reserva) mantêm pressão >35 MPa para levantar cascalhos de colunas de perfuração de 5.000 m sem causar erosão no poço.

Controle de sólidos em 4 estágios:Um trem de vários estágios – agitador, desasperador, dessiltador e centrífuga – remove sólidos perfurados de até 5–7 mícrons.

Controle de ECD e Reologia:Desvios de centrífuga e funis de mistura de alto cisalhamento permitem ajustes de lama em tempo real durante as conexões, evitando picos de ECD e perdas de fluido em xisto sob pressão excessiva.

Tanque duplo e manutenção: Tanques agitadores dedicados mantêm homogêneas as lamas à base de água e óleo. Válvulas suspensas acessíveis reduzem o tempo de limpeza, sustentando ROPs diários de 200–300 m em rocha mole e 80–100 m em formações abrasivas.

Pernas de Spud que compreendem a variabilidade do fundo do mar

As condições do fundo marinho ao largo da costa variam amplamente entre as zonas de operação – desde argilas duras no Mar do Norte e areias soltas ao largo da África Ocidental até lodos macios e compressíveis na Baía de Bohai. Lidar com essas camadas superiores macias e tempestades repentinas sem correr o risco de danificar a plataforma depende de quatro opções de projeto estrutural:

Geometria das pernas da treliça: Quatro pernas seccionais do tipo treliça (2,0–2,5 m de diâmetro, comprimentos de 30 a 150 m) fornecem a rigidez estrutural necessária para diferentes profundidades de água e distribuições de carga no fundo do mar.

Prevenção contra perfurações: latas de batatas expansíveis com área de contato ≥80 m² distribuem uniformemente o peso da pré-carga. Esta grande área evita o punch-through – uma penetração repentina da perna que pode inclinar o casco e sobrecarregar o equipamento de elevação – e pode ser ampliada ainda mais com base em relatórios geotécnicos do local.

Metalurgia de rack endurecido: Os racks de pernas usam aço marinho CCSB temperado e revenido endurecido a ≥200 HB, proporcionando aos dentes da engrenagem uma vida útil de 25 anos contra fadiga cíclica e corrosão por tensão de água salgada.

Parâmetros de sobrevivência a tempestades: Velocidades de elevação em plena carga de 0,2–0,4 m/min permitem a elevação rápida do convés para eliminar as tempestades que se aproximam. Combinada com resistência ao vento de grau 12 e tolerância a ondas de 6 m, a plataforma de perfuração Jack Up permanece travada no local durante estados de monções que forçam a desconexão das embarcações flutuantes.

Por que 6 seções superam um casco gigante?

As plataformas autoelevatórias tradicionais exigem pátios dedicados e reboque para cargas pesadas. Esta plataforma de perfuração jack up é dividida em 6 a 8 módulos – convés principal, seções das pernas, módulo de perfuração – cada um ≤120 toneladas. Essa abordagem traz vários benefícios práticos:

• Os módulos viajam por caminhão, trem ou embarcação padrão de convés plano para qualquer porto com um guindaste de 150 t.

• A montagem no local leva de 10 a 15 dias usando um guindaste flutuante e conexões de flange aparafusadas (sem soldagem em campo nas estruturas primárias).

• Para campanhas com vários poços, você pode fazer com que a primeira plataforma seja perfurada enquanto a segunda é montada nas proximidades.

• As seções são totalmente intercambiáveis ​​– uma perna danificada pode ser trocada sem desmontar toda a plataforma, reduzindo o tempo de inatividade e prolongando a vida útil.

Escolha do material: não apenas aço, mas o aço certo

A estrutura primária utiliza chapa de aço marinho CCSB (rendimento ≥235MPa) com espessuras de viga principal de 50mm e acima. As áreas do convés sujeitas a cargas pesadas de tanques e revestimentos de lama recebem uma versão modificada resistente ao desgaste que resiste à abrasão superficial causada pelo manuseio dos tubos.

A proteção subaquática foi projetada para longa vida útil em campo. O revestimento pesado em águas profundas e o sistema de ânodo sacrificial fornecem proteção contra corrosão por 15 anos, correspondendo aos ciclos típicos de desenvolvimento em campo.

A resistência a baixas temperaturas está incorporada: a placa CCSB fornece energia de impacto ≥27J a –20°C, permitindo perfuração durante todo o ano em latitudes setentrionais (por exemplo, no inverno de Bohai). O sistema de lama inclui isolamento e aquecimento residual para manter a viscosidade mesmo quando a temperatura ambiente cai abaixo de zero – para que você não seja forçado a suspender as operações durante os meses mais frios.

Parâmetros Técnicos Detalhados

Cenários de aplicação

Poços de exploração em bacias fronteiriças – Mar da China Meridional/Mar da China Oriental, profundidade de água de 50 a 100 m, perfuração até 5.000 m para testar reservatórios carbonáticos ou turbidíticos. O MWD e os registros de lama em tempo real identificam as zonas de pagamento, reduzindo o funcionamento da rede fixa e o tempo de avaliação em 30%.

Poços de desenvolvimento em campos maduros – Baía de Bohai/Golfo de Beibu, profundidade de 10 a 50 m, perfuração direcional para cobrir vários blocos de falhas a partir de um único local. A plataforma proporciona um ganho de eficiência de 25% em relação aos projetos mais antigos – acionamento mais rápido (conexões em menos de 2 minutos) e manuseio automatizado de tubos reduzem o trabalho manual.

Operações de recondicionamento e reentrada – A torre e a subestrutura suportam cargas mais pesadas para recuperação tubular e ferramentas de pesca, eliminando a necessidade de uma embarcação de recondicionamento separada.

Adaptações de engenharia e sistemas de suporte ao longo da vida

Adaptar o hardware da plataforma aos desafios específicos do local e manter a prontidão operacional requer modificações estruturais direcionadas e suporte global em campo:

Customização Estrutural

Os comprimentos das pernas (até 150 m), as áreas de contato das juntas (≥80 m²) e as capacidades de elevação do guindaste são projetadas para atender às profundidades de água específicas do local, aos perfis de sustentação do solo e aos requisitos de levantamento pesado.

Pacotes de ambiente severo

As modernizações em climas frios integram fluidos hidráulicos de baixa temperatura, tanques isolados e calhas de lama com aquecimento residual para condições abaixo de zero. Os pacotes de alta temperatura e alta pressão (HTHP) adicionam pilhas reforçadas de prevenção de explosão (BOP) e um coletor secundário de estrangulamento/eliminação de 70 MPa.

Logística global e serviço no local

Os centros regionais de peças de reposição em Roterdã, Cingapura e Houston armazenam componentes de alto desgaste para entrega rápida, apoiados pelo envio de engenharia no local em 48 horas para as principais bacias offshore.

Prontidão Operacional

Os sistemas de telemetria fornecem monitoramento remoto em tempo real da inclinação do casco e da saúde do macaco, combinados com treinamento estruturado da tripulação antes da perfuração para garantir a segurança operacional desde o primeiro dia.

Perguntas frequentes

P: Como a plataforma de perfuração Jack Up lida com a perfuração direcional quando o fundo do mar é irregular?

R: Revisamos o relatório geotécnico do local e ajustamos a sequência de pré-carga para evitar assentamentos irregulares. As latas de pressão grandes distribuem a pressão e o levantamento diferencial pode compensar a inclinação do fundo do mar antes do início da perfuração.

P: O que acontece se a bomba de lama falhar durante a perfuração de uma seção crítica?

R: Uma bomba de reserva idêntica é conectada através de válvulas múltiplas – a troca leva <10 minutos. Temos estoque de camisas, pistões e válvulas sobressalentes a bordo, e inspeções mensais das bombas são programadas para evitar falhas repentinas.

P: A plataforma pode operar com tripulação reduzida por longos períodos?

R: A automação cobre os parâmetros de guinchos de perfuração, mesa rotativa e bomba de lama, permitindo que um perfurador e um assistente gerenciem a perfuração normal. Para viagens e operações de revestimento, recomendamos uma equipe padrão, mas o layout reduz o manuseio manual, permitindo operações eficientes com 20 a 25 pessoas.

P: Como é garantido o controle do poço em zonas profundas e de alta pressão?

R: O sistema de controle do poço é independente da hidráulica da plataforma, com um acumulador dedicado e pilhas duplas de BOP (anular e aríete). O coletor de estrangulamento é classificado para 70MPa com um atuador à prova de falhas. Um teste de pressão completo é realizado após a pré-carga de cada perna, e nossos procedimentos de emergência seguem as diretrizes do IADC para elevação em águas profundas.
