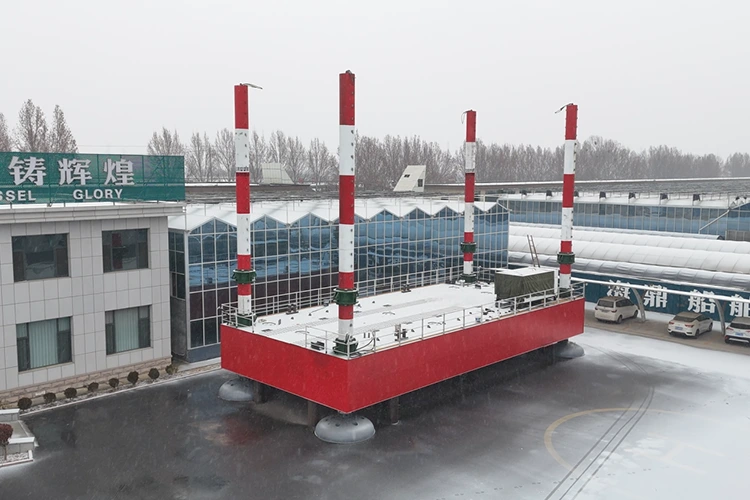

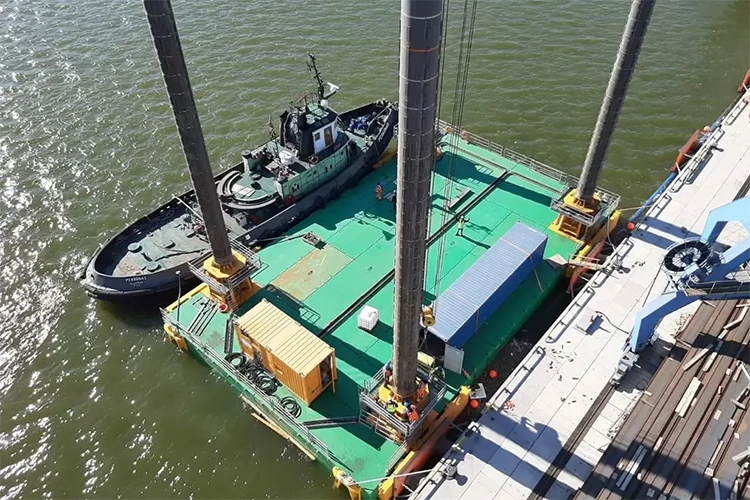

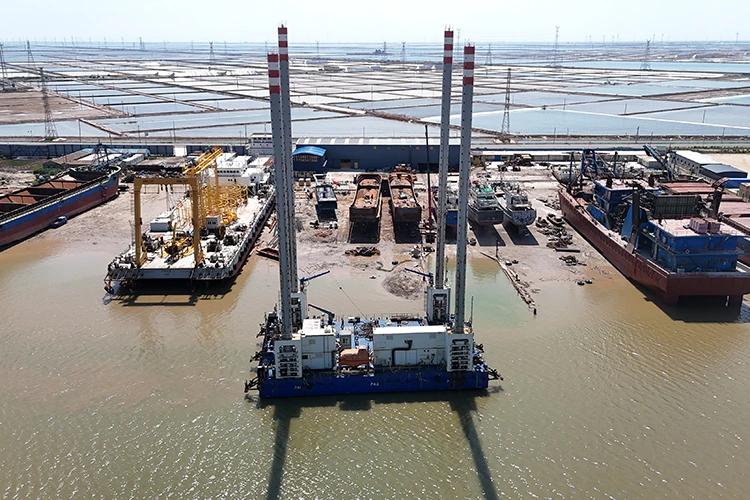

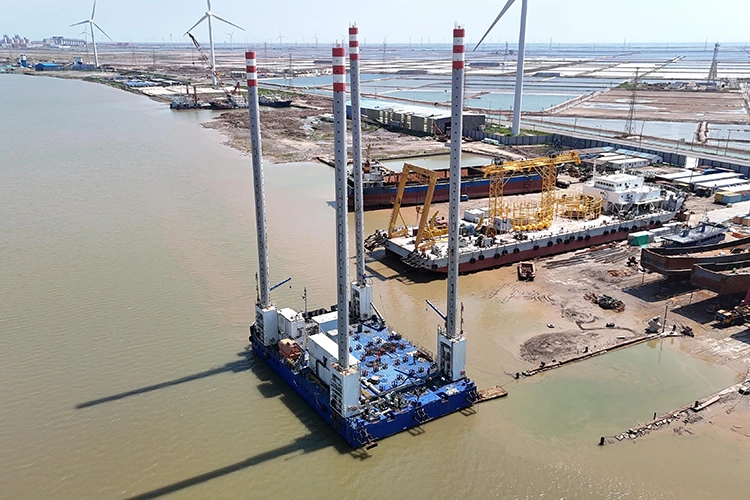

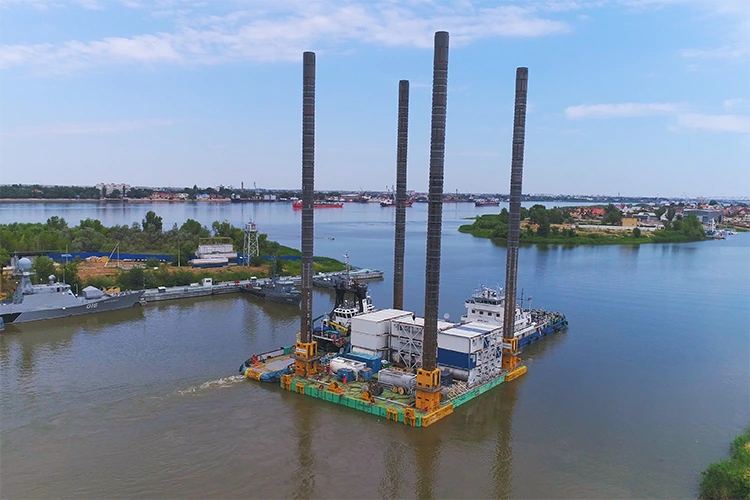

Plataforma de trabalho Jack Up

O fretamento de barcaças separadas para cada fase do projeto aumenta as tarifas diárias e complica a logística offshore. Obtido diretamente das instalações do fornecedor da HAIDING SHIPYARD Jack Up Working Platform na China, esse sistema autoelevatório elimina a redundância da frota usando travas de convés padronizadas. Os operadores trocam módulos funcionais em um casco estável para suportar empilhamento, preparação e rejuntamento com um único ativo.

O problema do gerente de projeto: ativos que funcionam apenas uma semana por mês

Você tem um programa de construção offshore de 12 meses. A barcaça guindaste está ocupada há quatro meses. No resto do tempo, ou fica aguardando materiais, aguardando o clima ou aguardando o próximo pacote de trabalho. Mas você ainda está pagando a taxa de fretamento – geralmente de US$ 50.000 a 80.000 por dia.

A plataforma de trabalho muda essa aritmética:

Cada troca da plataforma de trabalho Jack Up leva dois dias. A alternativa – manter uma barcaça, um navio guindaste e um carro flutuante separados no local – custaria três vezes mais e comprometeria três vezes a coordenação marítima.

O que “troca de módulo” realmente significa no convés

A interface do módulo não é um quebra-cabeça de engenharia complicado. As travas hidráulicas acoplam a estrutura base do módulo ao convés da plataforma. Um guindaste padrão levanta o módulo, baixa o próximo e as travas são acionadas. Sem soldagem. Sem moagem. Nenhuma recertificação estrutural entre swaps.

Três módulos principais cobrem 90% das necessidades dos projetos offshore:

Plug-ins adicionais incluem cabines residenciais (20 a 50 pessoas), cabines geradoras (500 a 1.000 kW) e cabines de pesquisa com qualidade da água e equipamentos de monitoramento meteorológico. Estas não são instalações permanentes – elas vêm e vão conforme o trabalho exige.

Posicionamento e nivelamento: a diferença entre “perto o suficiente” e “exato”

Um elevador de guindaste não precisa de precisão milimétrica. O rejuntamento de concreto sim. A plataforma utiliza um sensor de inclinação de eixo duplo (precisão ±0,05°) e um sistema de posicionamento GPS+Beidou (precisão horizontal ≤1m). O nivelamento automático mantém a inclinação da plataforma em ±0,1°. Quando você está despejando uma camada de argamassa com 2 metros de diâmetro, esses 0,1° se traduzem em menos de 2 mm de inclinação na área de vazamento — bem dentro das especificações.

Para trabalhos de soldagem, a plataforma de trabalho jack up HAIDING SHIPYARD adiciona pernas de suporte retráteis no local do módulo. Cada perna empurra para baixo com ≥300kN de força, apoiando o convés contra o casco e isolando a superfície de trabalho de qualquer flexão do casco causada por oscilações do guindaste ou cargas de ondas. A verticalidade da soldagem permanece abaixo de 1 mm em um cordão de solda de 3 metros, o que significa menos rejeições de END e menos retrabalho.

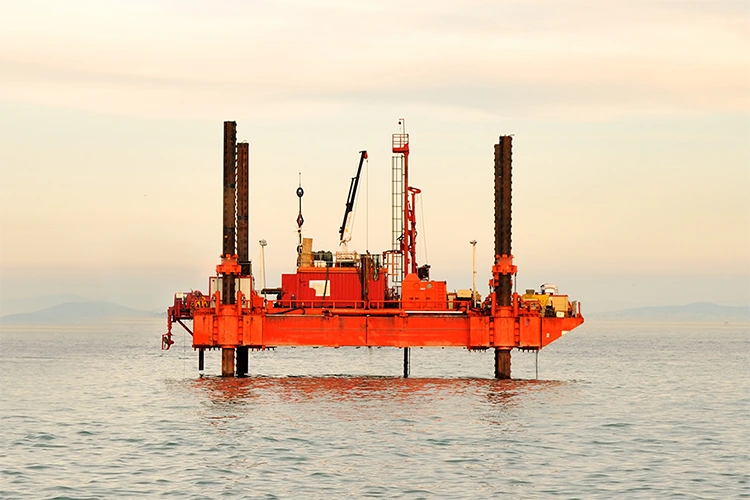

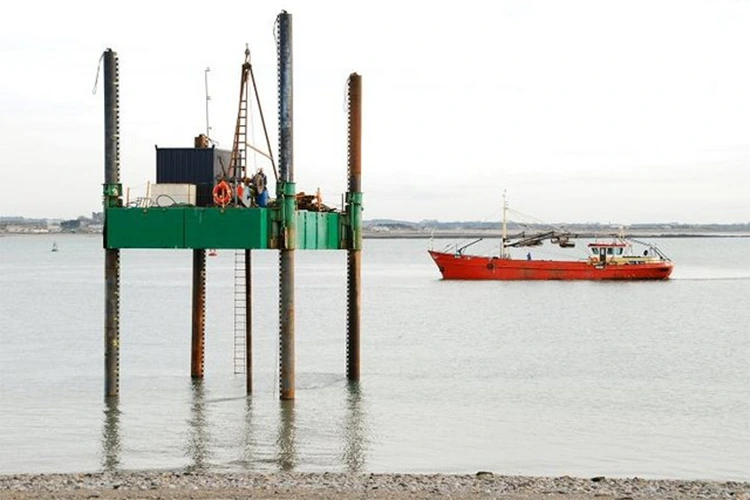

Pernas que não lutam contra o fundo do mar

Três ou quatro pernas tipo treliça (2,5 a 3,0 metros de diâmetro, aço CCSB) — o número depende dos requisitos de estabilidade e da distribuição da carga útil. O comprimento da perna é cortado sob encomenda:

As spud cans são expansíveis, área de contato ≥60m², e dimensionamos conforme laudo geotécnico. A argila macia ocupa uma área maior; areia dura obtém penetração mais profunda. Os racks de pernas são temperados e revenidos a ≥200HB, o que proporciona 20 anos de vida útil em água salgada antes que os racks precisem de grandes retrabalhos.

A velocidade de elevação é de 0,3–0,5 m/min sob carga total – rápida o suficiente para evitar uma tempestade repentina, lenta o suficiente para evitar choque hidráulico no sistema de levantamento. A classificação do vento é Grade11, com tolerância de ondas de até 5 metros e velocidades de corrente de até 2 nós. Estes não são limites teóricos; eles foram observados durante operações de monções no Mar da China Meridional e no apoio à perfuração de inverno na Baía de Bohai.

Como os módulos de 100 toneladas se movem do pátio para o local sem embarcações de carga pesada?

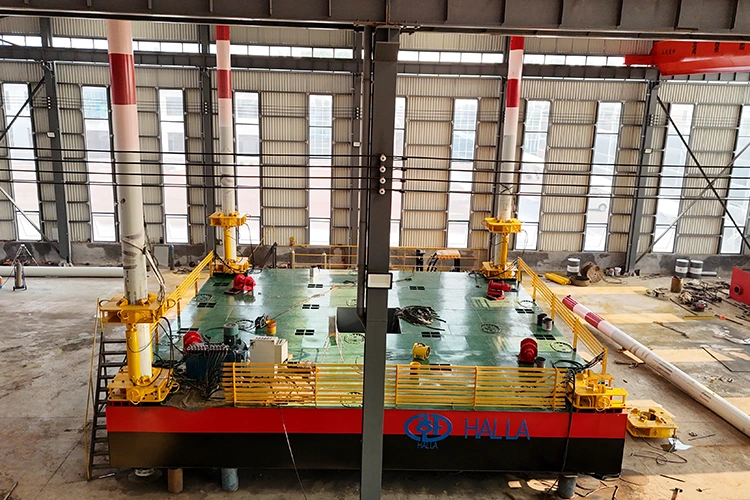

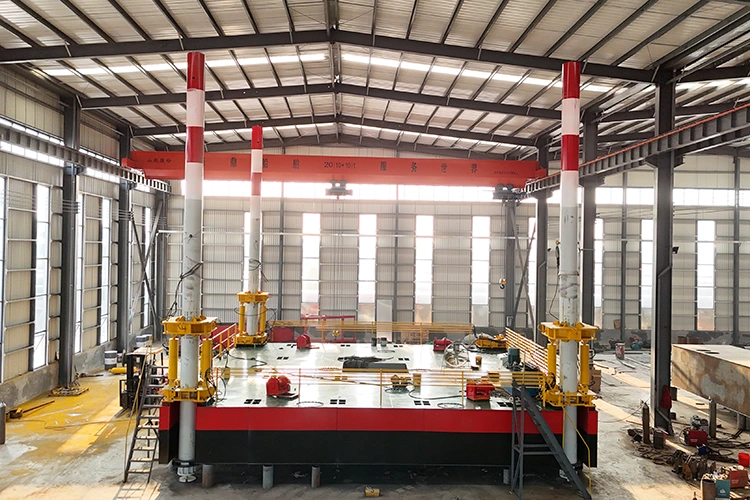

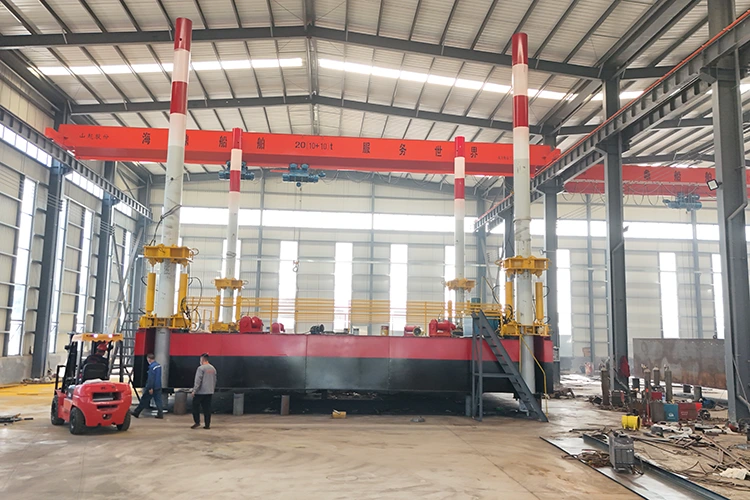

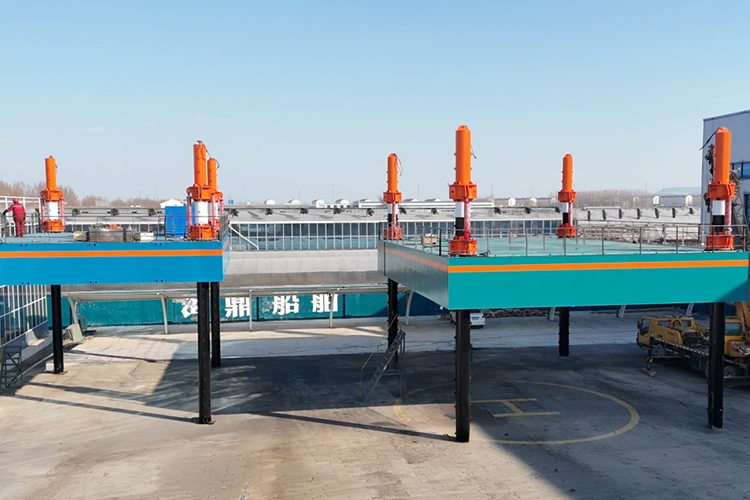

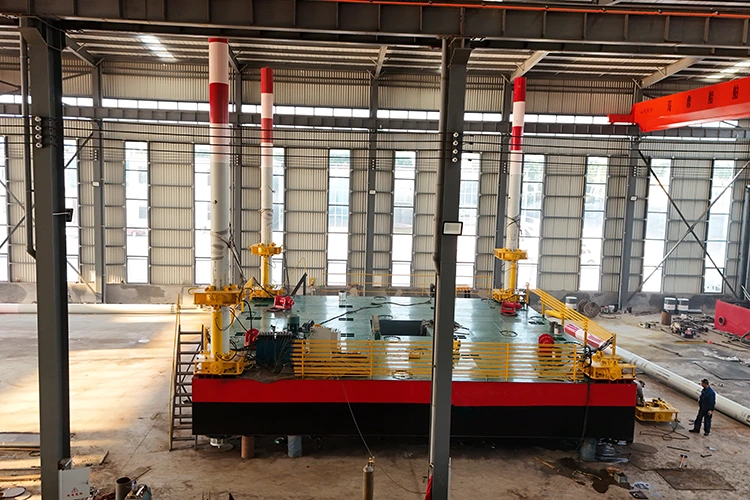

A plataforma de trabalho Jack Up é fabricada em 5 a 7 seções. O peso máximo de seção única é de 100 toneladas, o que está dentro da capacidade de elevação da maioria dos guindastes portuários e embarcações de carga pesada padrão. As seções viajam por caminhão, trem ou barcaça oceânica – sem licenças especiais, sem comboios escoltados.

A montagem no local utiliza conexões de flange com parafusos protendidos. A soldagem só é necessária para itens não estruturais, como corrimãos e bandejas de cabos. Um guindaste flutuante coloca cada seção no lugar e a equipe de montagem aperta os parafusos de acordo com as especificações. Tempo total desde a chegada da seção até a plataforma totalmente equipada: 8 a 12 dias. Em comparação com um jack-up integral tradicional, que é rebocado de um pátio e muitas vezes requer 15 a 20 dias de fixação ao mar e comissionamento após a chegada, este método economiza 40% da janela de implantação.

Aço CCSB: não é uma especificação, é um requisito

A chapa de aço marinho CCSB é o padrão de material para toda a estrutura primária. As vigas principais têm ≥40 mm de espessura e resistência ao escoamento ≥235MPa. O revestimento do convés nas áreas dos módulos é uma variante resistente ao desgaste (≥30 mm) que suporta a abrasão de equipamentos sobre esteiras e cargas deslizantes.

A proteção contra corrosão tem duas camadas: um revestimento pesado em águas profundas em todas as estruturas acima da água, além de um sistema de ânodo sacrificial para componentes subaquáticos. Combinados, proporcionam 15 anos de proteção antes da primeira grande intervenção em doca seca. Para ambientes de baixa temperatura, a placa CCSB é testada contra impacto a 27J a –20°C, o que abrange operações de inverno no Mar de Bohai e regiões semelhantes de água fria.

Parâmetros Técnicos Detalhados

Onde o conceito de deck modular provou seu valor?

Apoio à construção de parques eólicos — costas de Jiangsu e Fujian. Primeira etapa: módulo de elevação para posicionamento de estacas. Segunda etapa: módulo de construção para rejuntamento de fundações. A plataforma de trabalho Jack Up HAIDING SHIPYARD permaneceu no local por seis meses, trocando de módulo duas vezes, sem nunca sair do local. A planicidade do vazamento foi mantida em ± 0,3 m em camadas de argamassa de 50 metros de comprimento.

Apoio à travessia do oleoduto — Estreito de Qiongzhou. Módulo de içamento (guindaste de 100 toneladas) e módulo de armazenamento (porão de 500 m³) prepararam seções de tubos revestidos para o navio de assentamento. A precisão do posicionamento da plataforma manteve os pontos de transferência de tubos a 0,5 m da rampa de assentamento, reduzindo o tempo de espera do navio em um terço.

Resposta emergencial a derramamentos de óleo — Baía de Bohai. Plataforma implantada em 12 dias a partir de seções de estoque. Equipado com skimmers e tanques de armazenamento de óleo, além de cabines residenciais para a equipe de resposta. A classificação de vento grau 11 permitiu uma navegação contínua durante um período de tempestade de duas semanas que encalhou todas as outras embarcações de resposta.

Suporte para reparos de plataforma — Mar da China Oriental. Módulo de manutenção com ferramentas hidráulicas e equipamentos de teste. O convés rígido da plataforma (pernas de suporte retráteis acopladas) permitiu um trabalho de alinhamento preciso em um módulo danificado, enquanto os alojamentos mantiveram a equipe de reparos no local durante todo o trabalho de 18 dias.

Opções de personalização

O comprimento da perna e o tamanho da lata de batatas correspondem ao fundo do mar e à profundidade da água. Para condições polares ou de inverno, adicionamos aquecedores de fluido hidráulico e isolamento de convés. Para ambientes tropicais, atualizamos o revestimento com uma camada de grafeno que resiste aos raios UV e à alta umidade.

Lidamos com certificação de materiais CCSB, classificação ABS/CCS/DNV e fornecemos aos operadores um conjunto completo de tabelas de carga e cálculos de estabilidade para cada configuração de módulo. Se o seu projeto precisar de um módulo personalizado – um pacote de teste de poço, um sistema de apoio ao mergulho ou um guindaste com lança mais longa – podemos projetar a interface e fornecer o módulo como um complemento pronto para uso.

Perguntas frequentes

P: A plataforma pode operar com um módulo que já possuímos de outro fornecedor?

R: Sim, desde que a estrutura base do módulo corresponda às nossas dimensões de interface padrão e seu centro de gravidade esteja dentro do envelope permitido. Podemos fornecer o desenho da interface e o padrão do parafuso para que seu fabricante possa construir uma base compatível. Exigimos uma revisão estrutural da distribuição de peso e das características de carga dinâmica do módulo antes da instalação.

P: Qual é o tempo de resposta típico entre trocas de módulos?

R: O procedimento padrão - desligar o módulo com guindaste, posicionar o próximo, acionar as travas hidráulicas e concluir o teste de funcionamento - leva ≤48 horas. Fizemos isso em 36 horas com um convés preparado e um guindaste flutuante de prontidão. A parte mais longa geralmente é o teste funcional, não a troca física.

P: Como a plataforma mantém a estabilidade quando um módulo pesado é levantado?

R: As pernas da batata permanecem fixas no fundo do mar durante a troca. O peso total da plataforma muda, mas o convés permanece na mesma elevação. Nossos cálculos de estabilidade para a plataforma de trabalho Jack Up levam em conta as combinações de módulos mais leves e mais pesados, e o sistema de nivelamento ajusta as pressões das pernas em tempo real para manter a inclinação de ±0,1°, independentemente da mudança de carga.

P: A plataforma é adequada para implantação de longo prazo em um local ou foi projetada para mudanças frequentes?

R: Ambos. Os suportes para pernas e o sistema de elevação da plataforma de trabalho Jack Up são classificados para 20 anos de uso cíclico. Para projetos que permanecem em um local por várias temporadas, recomendamos a inspeção anual dos suportes para pernas e retoques no revestimento. Para projetos que se movimentam a cada poucas semanas, a velocidade de elevação de 0,3-0,5 m/min permite uma realocação eficiente sem causar desgaste excessivo no equipamento de levantamento.
