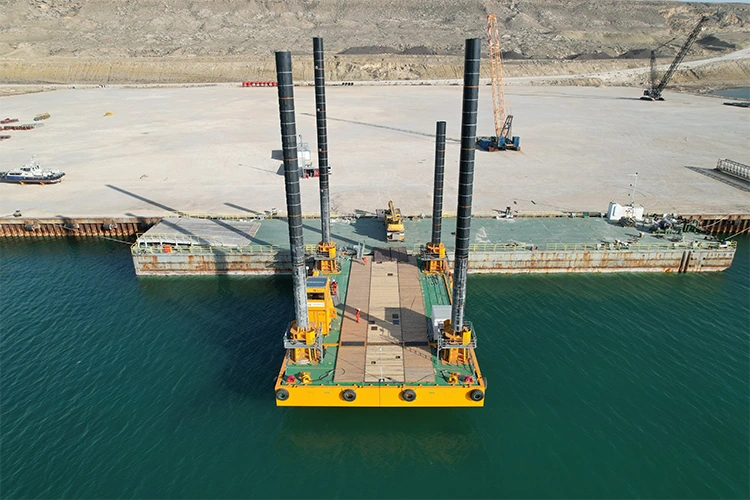

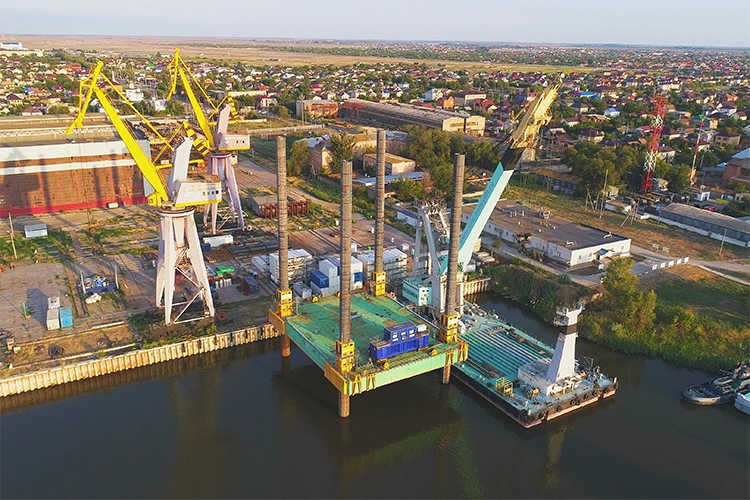

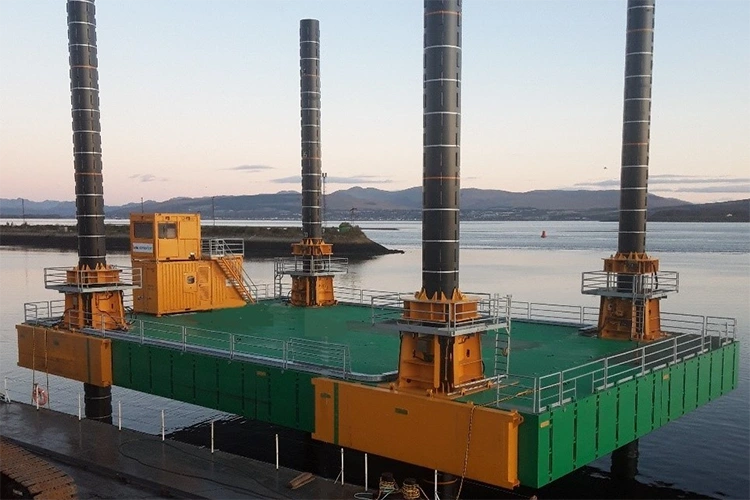

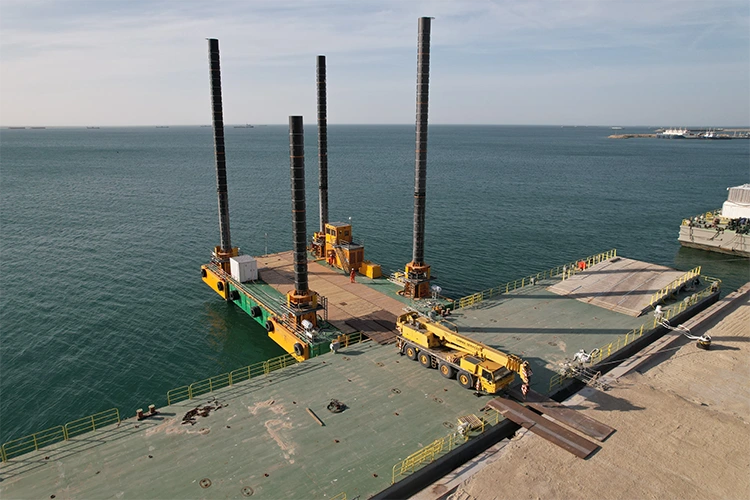

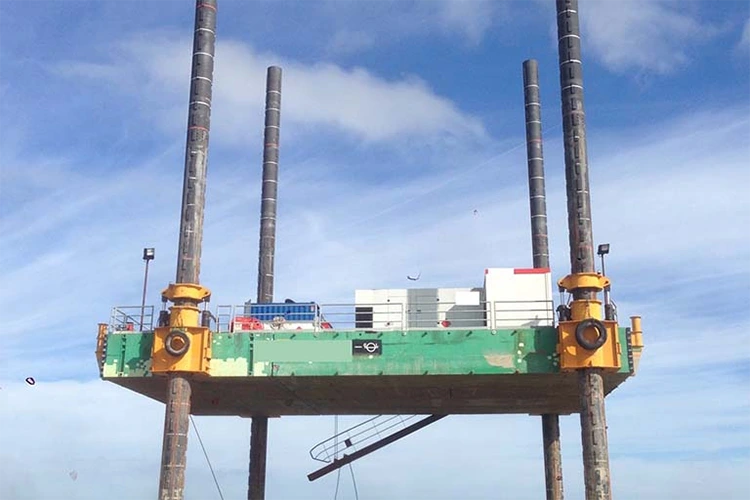

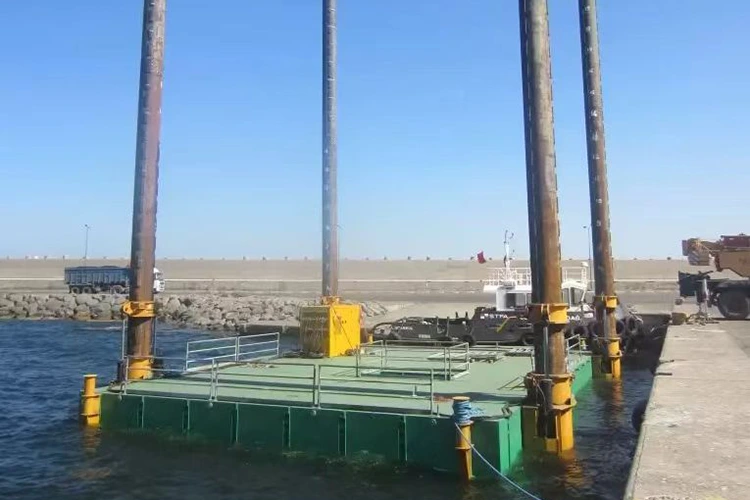

Plataforma autoelevatória de escavação

é uma fábrica experiente na China, fabricante e fornecedor global de plataforma autoelevatória para escavação, atendendo compradores internacionais por muitos anos. HAIDING SHIPYARD  A plataforma autoelevatória de escavação é um equipamento de escavação resistente projetado para profundidades de água marinha de 3 a 100 m, com comprimento de projeto de perna de spud de 10 a 90 m e capacidade total de carga da plataforma de 3.000 toneladas. Ela é equipada com uma escavadeira subaquática totalmente hidráulica de classe de 200 toneladas, com foco em quatro tarefas: dragagem de cursos de água em águas profundas, escavação de rochas no fundo do mar, nivelamento de fundações de ilhas artificiais e remoção de obstáculos no fundo do mar. Visando os pontos problemáticos da escavação marítima, como "difícil controle de profundidade, baixa precisão de operação e forte interferência de condições marítimas complexas", ele realiza operações de escavação estáveis ​​de mar raso a mar profundo por meio de posicionamento de escavação de alta precisão (± 0,3 m), nivelamento de plataforma totalmente automático (± 0,1°) e sistema de escavação resistente a ondas de vento (resistência ao vento de grau 11). O volume diário de escavação chega a 5.000m³, com eficiência 30% superior às dragas tradicionais, proporcionando uma solução de escavação de "alta precisão, alta eficiência e alta estabilidade" para engenharia naval.

Principais vantagens

Integração de equipamentos de escavação para serviços pesados, alta eficiência operacional

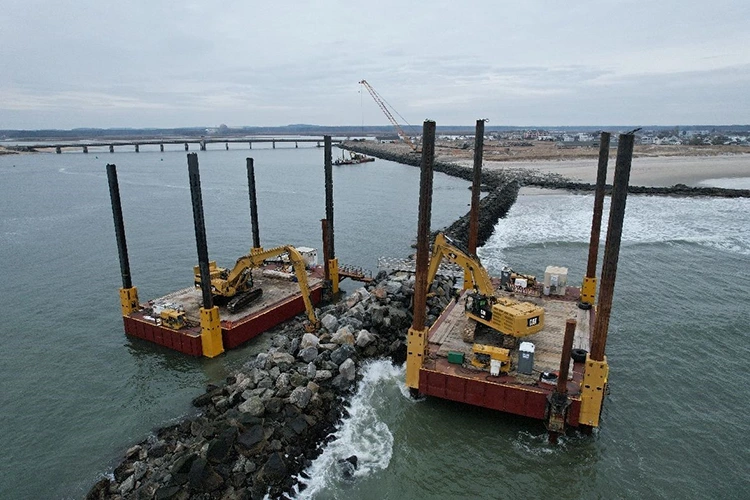

Escavadeira subaquática classe de 200 toneladas: HAIDING SHIPYARD  Plataforma autoelevatória de escavação equipada com uma escavadeira subaquática rotativa totalmente hidráulica (raio máximo de escavação 18m, capacidade de caçamba 8-12m³), que pode realizar escavação completa de 360°, com profundidade máxima de escavação subaquática ≥30m, adaptando-se a geologia complexa, como camadas de argila e camadas de areia e cascalho; a escavadeira adota sistema hidráulico de confluência de bomba dupla, com força de escavação de até 350kN, volume de escavação único ≥10m³ e volume diário de escavação de terra-rocha de até 5.000m³;

Integração Escavação-Transferência: A plataforma é equipada com 2 cabines de transferência de material (volume total 500m³), e a terra e rocha escavadas pela escavadeira podem ser transferidas diretamente para as cabines. Após o preenchimento das cabines, elas são transferidas por navios de transporte, reduzindo o tempo de espera para escavação-transferência, e a eficiência da operação é 25% superior à tradicional combinação “draga + navio de transporte”.

Controle de alta precisão, alta precisão de escavação

Posicionamento de escavação 3D: HAIDING SHIPYARD Plataforma autoelevatória de escavação equipada com sistema de posicionamento duplo GPS + Beidou (precisão de posicionamento ≤0,5m) e detector de profundidade de sonar subaquático (precisão ± 0,1m), monitoramento em tempo real da posição dos dentes da caçamba da escavadeira e profundidade de escavação, garantindo o erro de planicidade da superfície de escavação ≤0,3m, atendendo às necessidades precisas de escavação de fundações de ilhas artificiais e encostas de hidrovias;

Compensação de estabilidade da plataforma: HAIDING SHIPYARD A plataforma autoelevatória de escavação adota um sensor de inclinação de eixo duplo (precisão ± 0,05 °), quando a plataforma se inclina devido ao vento e às ondas, o sistema de nivelamento totalmente automático ajusta o levantamento da perna da haste em tempo real (precisão de ajuste ± 0,1 m), garantindo o erro de nível da plataforma ≤ 0,1 ° durante a operação da escavadeira, evitando desvio de profundidade de escavação causado pela vibração da plataforma.

Adaptação total à profundidade da água, alta tolerância a condições geológicas e marítimas complexas

Adaptação de perna de spud e escavação: HAIDING SHIPYARD A plataforma autoelevatória de escavação adota 3 pernas de treliça seccionais (diâmetro 2,5-3,0m) com comprimento personalizável de 10-90m, adaptando-se a 3-100m de profundidade de água: pernas curtas de 10-30m para mar raso (3-20m), pernas médias de 30-60m para mar médio (20-50m), Pernas de 60-90m de comprimento para mar profundo (50-100m); as latas de batatas adotam um design antiderrapante (área de contato ≥60㎡) para evitar deslizamento em fundos marinhos arenosos;

Proteção ambiental adversa: A plataforma tem resistência ao vento de grau 11, altura de resistência de onda ≤5m e velocidade de resistência à corrente de ≤2 nós. A escavadeira está equipada com um sistema de vedação à prova d'água (grau de proteção IP68) e dispositivo antientupimento, que pode operar em áreas marítimas com alto teor de sedimentos, como o estuário do rio Yangtze e o estuário do rio das Pérolas, e também pode continuar a escavação durante o período das monções do Mar da China Meridional para garantir o progresso do projeto.

Implantação modular, operação e manutenção convenientes

Transporte seccional e montagem: A plataforma da plataforma autoelevatória de escavação do ESTALEIRO HAIDING é dividida em 5 a 7 seções (seção da plataforma principal, seção da perna da perna, seção da unidade da escavadeira) com peso máximo de seção única ≤100 toneladas, que pode ser transportado para áreas marítimas globais por barcaças oceânicas e navios semissubmersíveis; a montagem no local é concluída com flanges + parafusos de alta resistência, podendo ser concluída em 8 a 12 dias com guindastes flutuantes marítimos, 40% mais curto que o ciclo de implantação das dragas tradicionais;

Manutenção modular de equipamentos de escavação: A bomba hidráulica e o cilindro do braço da escavadeira adotam design modular, podendo ser desmontados e substituídos como um todo em caso de falha, reduzindo o tempo de manutenção para 10 horas/hora; o suporte para pernas spud é feito de aço resistente ao desgaste NM500 (dureza ≥500HB) com vida útil ≥20 anos em ambiente de alto mar, sem substituição frequente.

Parâmetros Técnicos Detalhados

Cenários de aplicativos principais

Dragagem de hidrovias em alto mar

Nos principais canais da Baía de Bohai e nas áreas costeiras do Delta do Rio Yangtze, escavar as camadas de assoreamento nas encostas e fundos dos cursos de água com profundidade de 15 a 30 metros. Garanta que a profundidade da água atenda aos requisitos de navegação de navios de carga de 100.000 toneladas por meio de controle de profundidade de alta precisão. O dispositivo anti-assoreamento da escavadeira pode lidar com camadas de assoreamento com teor de areia ≥30%, atingindo um volume diário de dragagem de 4.000m³.

Para os canais ramificados do Rio Yangtze e do Delta do Rio das Pérolas, escavar canais navegáveis ​​com largura de 20 a 50 metros. O projeto de calado raso da plataforma (1,0-2,0 metros quando descarregada) permite o acesso a ramais de águas rasas, e a precisão da escavação garante que o erro de gradiente de inclinação do canal seja ≤1:5.

Construção de Ilha Artificial

Durante a construção de ilhas artificiais no Mar da China Meridional e no Mar da China Oriental, escavar poços de fundação no fundo do mar com uma profundidade de 10-20 metros, com um erro de planicidade ≤0,3m, fornecendo uma base plana para recuperação de terras de ilhas artificiais. A terra e a rocha escavadas podem ser diretamente preenchidas na área da ilha, realizando a reciclagem "escavação - aterro" e reduzindo os custos do projeto.

Escavar a vala de fundação no fundo do quebra-mar da ilha artificial (profundidade de 5 a 15 metros), garantindo que o nivelamento e a profundidade da vala atendam aos requisitos do projeto, fornecendo uma fundação precisa para a instalação de caixões do quebra-mar e evitando a inclinação do caixão.

Eliminação de obstáculos no fundo do mar

Remover pilhas abandonadas (diâmetro 1-3 metros, profundidade enterrada 5-10 metros) em portos e cursos de água. A escavadeira da Plataforma Autoelevatória de Escavação do ESTALEIRO HAIDING é equipada com um rompedor hidráulico para esmagar estacas de concreto antes da escavação e remoção, capaz de remover de 5 a 8 estacas por dia.

Limpe os destroços de navios naufragados (pesando 50-200 toneladas) na área marítima. A escavadeira utiliza içamento multiponto em conjunto com a escavação para desmontar os destroços e transferi-los para um navio de transporte, garantindo a segurança da navegação na hidrovia.

Escavação da Fundação de Engenharia Marinha

Durante a construção de pontes marítimas, como a Ponte do Estreito de Qiongzhou e a Ponte da Baía de Hangzhou, escave poços de fundação de estacas com um diâmetro de 8 a 15 metros e uma profundidade de 10 a 25 metros. A precisão da escavação garante que o desvio de verticalidade do poço de fundação seja ≤0,5‰, proporcionando um espaço preciso para o lançamento da fundação de estacas de pontes.

Para fundações de estaca única de turbinas eólicas offshore, escave poços de fundação com diâmetro de 6 a 10 metros e profundidade de 5 a 15 metros. A superfície de trabalho estável da plataforma evita a interferência do vento e das ondas, garantindo que as dimensões do poço de fundação atendam aos requisitos de instalação.

Serviços de personalização

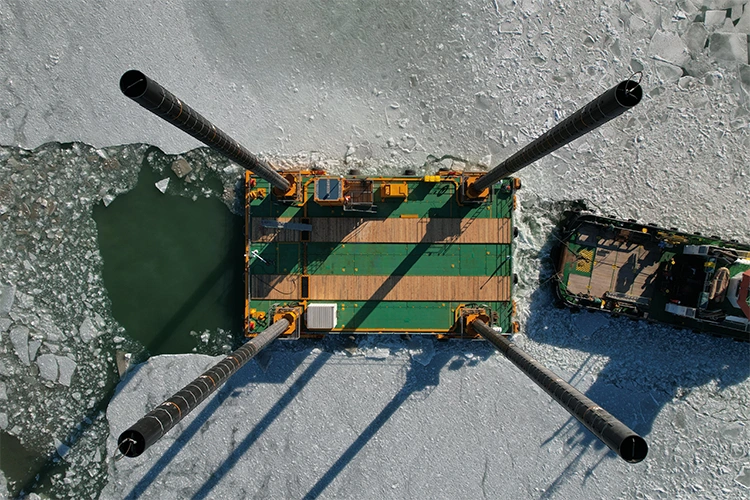

Personalização de parâmetros e funções: Ajuste o comprimento da perna da haste (até 90 m) e a configuração da escavadeira (por exemplo, atualizando para uma escavadeira de classe de 300 toneladas, adicionando um rompedor hidráulico) de acordo com os cenários de operação; adicionar dispositivos para quebrar gelo e sistemas de isolamento de plataforma para áreas marítimas polares; atualizar o material do dente da caçamba da escavadeira (usando liga resistente ao desgaste) para formações rochosas de alta dureza;

Serviços de Valor Agregado: Auxiliar no tratamento da certificação de classificação internacional (ABS/CCS/DNV) e licenças de operação de escavação marítima para a plataforma; fornecer projeto de plano de escavação (por exemplo, planejamento de caminho de escavação de poço de fundação, sugestões de adaptação geológica); conectar-se com equipes de construção de engenharia naval para fornecer serviços integrados de "plataforma + escavação + transporte", garantindo a conclusão eficiente das tarefas de escavação.
