Plataforma autoelevatória de elevação

Plataforma autoelevatória de elevação

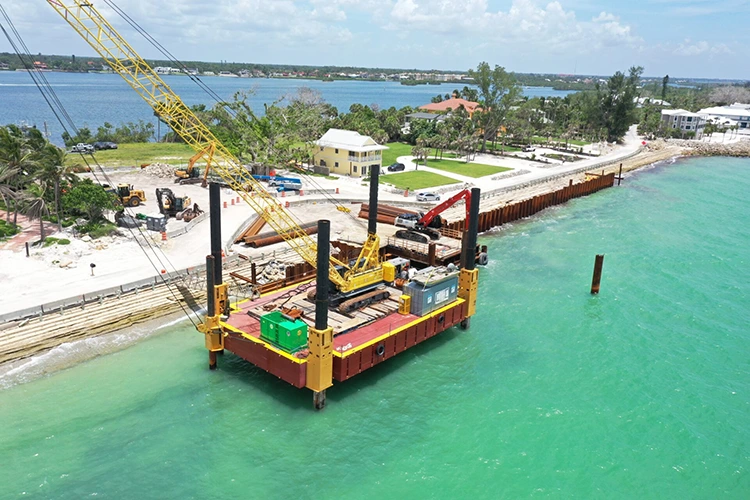

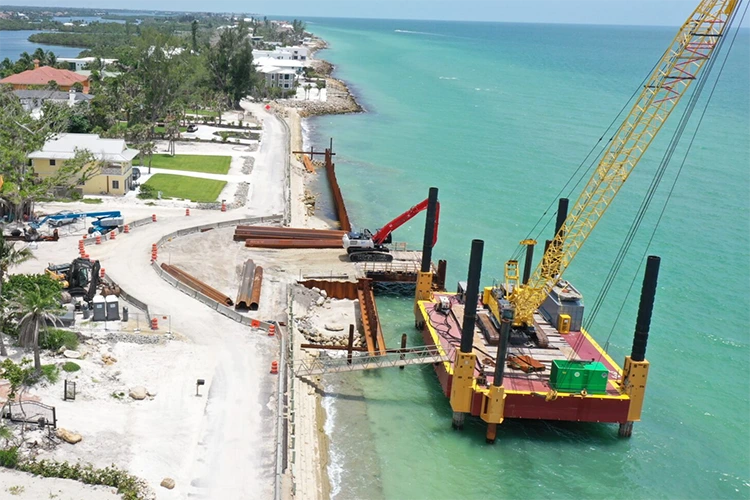

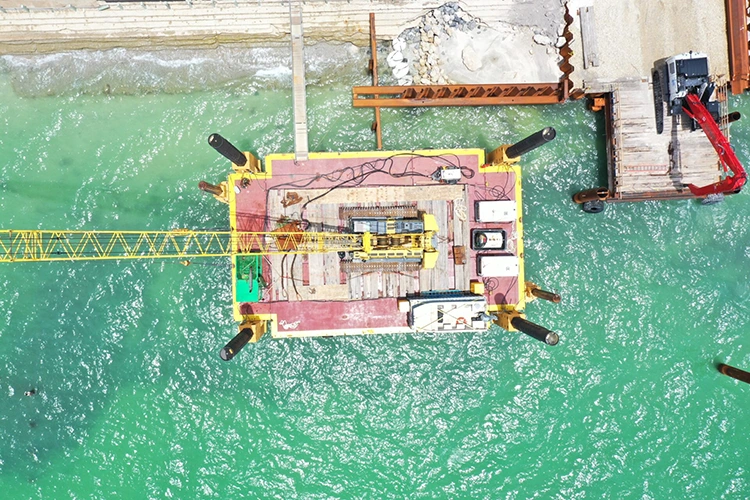

Shandong Haiding Shipbuilding Co., Ltd. é uma fábrica e fabricante confiável na China, especializada na produção de alta qualidade. A plataforma autoelevatória de elevação do estaleiro HAIDING é um equipamento de elevação de grande tonelagem projetado para profundidades de água marinha de 3 a 100 m, com comprimento de projeto de perna de spud de 20 a 120 m e capacidade total de carga da plataforma de 3.000 toneladas. Ele é equipado com um guindaste giratório de classe 360° de 800 toneladas, com foco em quatro tarefas: içamento de componentes da plataforma offshore, instalação do motor principal da turbina eólica, salvamento de navios naufragados e transferência de equipamentos de grande porte. Visando os pontos problemáticos do içamento marítimo, como "grande demanda de carga, difícil posicionamento preciso e alto risco de operação em ambientes complexos", ele realiza operações de içamento estáveis ​​de mar raso a mar profundo por meio de sistema de elevação hidráulica síncrona (nivelamento de ± 0,1°), posicionamento de içamento de alta precisão (± 0,5 m) e projeto de resistência ao vento/onda em alto mar (resistência ao vento de grau 12). A eficiência de içamento único é 40% maior do que os guindastes flutuantes tradicionais, fornecendo uma solução de içamento de "alta carga, alta precisão e alta segurança" para engenharia naval.

Principais vantagens

Capacidade de içamento de grande tonelagem, adaptada para operações pesadas

Integração de guindaste de classe de 800 toneladas: HAIDING SHIPYARD Plataforma autoelevatória de içamento equipada com um guindaste giratório totalmente hidráulico de 360° (capacidade de elevação nominal máxima de 800 toneladas, raio máximo de trabalho de 45m), altura de elevação do gancho principal ≥80m, capaz de içar componentes pesados, como módulos de plataforma offshore de classe de 300 toneladas e motores principais de turbinas eólicas de 16MW. O guindaste adota controle síncrono de guincho duplo, com velocidade de içamento de 0,5-2m/min, atendendo às necessidades de içamento de componentes com pesos diferentes;

Estrutura de suporte de carga de alta resistência: A plataforma da plataforma autoelevatória de elevação do estaleiro HAIDING  é composta por vigas principais de suporte de carga feitas de aço de alta resistência Q550 (espessura ≥50 mm) e a base do guindaste é rigidamente conectada à plataforma por meio de parafusos protendidos. A área reforçada localmente possui carga uniforme ≥120kN/㎡, que pode suportar a força de impacto instantânea durante as operações de içamento, com fator de segurança estrutural ≥1,8.

Controle de alta precisão, forte estabilidade de içamento

Nivelamento e posicionamento totalmente automáticos: Plataforma autoelevatória de içamento HAIDING SHIPYARD equipada com um sensor de inclinação de eixo duplo (precisão ± 0,05°) e sistema de posicionamento duplo GPS + Beidou (precisão de posicionamento ≤1m), a plataforma nivela automaticamente antes de içar (erro de nível ≤0,1°) e compensa em tempo real a inclinação da plataforma causada pelo vento e ondas durante o içamento, garantindo o desvio de posicionamento de içamento do componente ≤0,5m e evitando colisão de componentes;

Monitoramento Dinâmico de Carga: O guindaste da Plataforma Elevatória Autoelevatória HAIDING SHIPYARD é equipado com sensor de carga (precisão ± 1%) e limitador de torque, que monitora em tempo real o peso e o torque de elevação. Alarme automaticamente ao se aproximar de 90% do valor nominal e para forçadamente ao ultrapassar o valor nominal, evitando danos estruturais causados ​​por sobrecarga.

Adaptação total à profundidade da água, alta tolerância a ambientes complexos

Personalização flexível da perna de spud: A plataforma autoelevatória de içamento do ESTALEIRO HAIDING adota 4 pernas de treliça seccionais (diâmetro 2,8-3,5m) com comprimento personalizável de 20-120m, adaptando-se a 3-100m de profundidade de água: pernas curtas de 20-40m para mar raso (3-20m), pernas médias de 40-80m para mar médio (20-50m), Pernas de 80-120m de comprimento para mar profundo (50-100m); as latas de batatas adotam um design expansível (área de contato ≥80㎡ após a expansão) para evitar afundar no solo macio do fundo do mar;

Proteção ambiental adversa: A plataforma tem resistência ao vento de grau 12, altura de resistência de onda ≤6m e velocidade de resistência de corrente ≤2,5 nós. O guindaste está equipado com dispositivos de ancoragem à prova de vento e coberturas à prova de chuva/poeira (grau de proteção IP65), que podem operar durante o período de monções do Mar da China Meridional e o período de gelo do inverno na Baía de Bohai, garantindo tarefas de içamento ininterruptas.

Implantação modular, operação e manutenção convenientes

Transporte seccional e montagem: A plataforma é dividida em 6 a 8 seções (seção da plataforma principal, seção da perna da perna, seção do guindaste) com peso máximo de seção única ≤120 toneladas, que pode ser transportada para áreas marítimas globais por navios semissubmersíveis e barcaças oceânicas; a montagem no local é concluída com flanges + parafusos de alta resistência, podendo ser concluída em 7 a 10 dias com guindastes flutuantes marítimos, 50% mais curto que o ciclo de montagem das plataformas integrais tradicionais;

Manutenção modular do guindaste: O guincho do guindaste e o mecanismo de elevação adotam design modular, podendo ser desmontado e substituído como um todo em caso de falha, reduzindo o tempo de manutenção para 12 horas/hora; o suporte para pernas spud é feito de aço resistente ao desgaste NM500 (dureza ≥500HB) com vida útil ≥25 anos em ambiente de alto mar, sem substituição frequente.

Parâmetros Técnicos Detalhados

Cenários de aplicativos principais

Construção e Expansão de Plataforma Offshore

Em campos offshore de petróleo e gás, como a Baía de Bohai e o Mar da China Meridional, içar módulos de plataforma de 300 a 500 toneladas e compartimentos de equipamentos. O guindaste de 800 toneladas pode completar o içamento de módulos pesados ​​em uma única operação com uma precisão de posicionamento de ±0,5m para evitar desvios de emenda. Ele pode realizar operações de elevação de 4 a 5 módulos por dia, aumentando a eficiência em 40% em comparação com guindastes flutuantes tradicionais.

Para o reforço estrutural de plataformas offshore envelhecidas, içar componentes de reforço de 200 a 300 toneladas (como vigas de suporte e dispositivos anticolisão). A superfície de trabalho estável da plataforma minimiza o impacto do vento e das ondas nas operações de içamento, garantindo a segurança da construção do reforço.

Instalação de energia eólica offshore

Em parques eólicos offshore de 16 MW ao longo das costas de Jiangsu e Fujian, içar geradores de turbinas eólicas de 800 toneladas e torres de 300 toneladas. A altura de elevação do guindaste é ≥80 metros, adequada para operações em lâminas d'água de 100 metros. O sistema de nivelamento automático compensa as inclinações do vento e das ondas, garantindo que o desvio de coaxialidade entre o gerador e o cilindro da torre seja ≤1mm.

Para a manutenção de fundações de turbinas eólicas offshore, içar equipamentos de manutenção de 100 a 200 toneladas (como dispositivos de corte subaquático e equipamentos de rejuntamento). A amarração estável da plataforma permite operações de manutenção contínuas de 72 horas.

Resgate de navios afundados e eliminação de obstáculos em vias navegáveis

Em mares como o Mar da China Oriental e o Mar Amarelo, resgatar navios naufragados de 300 a 800 toneladas (como navios de carga e navios de engenharia). O içamento síncrono multiponto pelo guindaste evita a deformação do navio afundado. A plataforma pode suportar ondas de ≤6 metros, permitindo operações contínuas em condições marítimas complexas.

A plataforma autoelevatória de içamento do estaleiro HAIDING pode remover obstáculos pesados ​​(como estacas abandonadas e componentes grandes) dos cursos de água. Com capacidade de içamento de 200 a 500 toneladas, o guindaste posiciona e transfere com precisão os obstáculos para as embarcações de transporte, garantindo uma navegação segura.

Transferência de equipamentos marítimos de grande porte

Içar equipamentos de exploração em alto mar de 500 a 800 toneladas (como módulos de navios-mãe submersíveis tripulados e bases de redes de observação do fundo do mar) de navios de transporte para plataformas de operação. A precisão de posicionamento de ±0,5m evita danos por colisão ao equipamento.

Nos portos costeiros, transferir máquinas portuárias de 300 a 500 toneladas (como guindastes de cais e guindastes de pórtico). A plataforma pode atracar em cais simples, eliminando a necessidade de terminais especializados para içamento pesado e reduzindo custos de transferência.

Serviços de personalização

Personalização de parâmetros e funções: Ajuste o comprimento da perna da haste (até 120 m) e a configuração do guindaste (por exemplo, atualização para um guindaste de classe de 1.000 toneladas) de acordo com os cenários de operação; adicionar dispositivos para quebrar gelo e sistemas de isolamento de plataforma para áreas marítimas polares; atualizar componentes de guindastes de aço inoxidável para ambientes com alto teor de névoa salina;

Serviços de valor agregado: A plataforma autoelevatória de içamento do ESTALEIRO HAIDING pode auxiliar no tratamento da certificação de classificação internacional (ABS/CCS/DNV) e licenças de operação de içamento marítimo para a plataforma; fornecer projeto de plano de içamento (por exemplo, análise de tensão de componentes, planejamento de trajetória de içamento); conectar-se com equipes de construção de engenharia naval para fornecer serviços integrados de "plataforma + içamento + operação e manutenção", garantindo a conclusão eficiente das tarefas de içamento.
