Draga de sucção cortadora

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. é um fabricante e fornecedor chinês de equipamentos de dragagem de médio a grande porte. Há muitos anos que nos dedicamos à engenharia de dragagem marítima e acumulamos vantagens significativas. Nossa draga de sucção e corte HAIDING SHIPYARD está presente na Europa, América, Sudeste Asiático e muitos outros mercados globais. O que você está esperando? Junte-se a nós agora!

Enviar consulta

Descrição do produto

Nós capacitamos você a realizar seus projetos de dragagem de forma eficiente com nosso design refinado e otimizado, juntamente com desempenho robusto. A draga de sucção e cortador HAIDING SHIPYARD é equipada com uma cabeça de corte rotativa de alta eficiência, este equipamento pode efetivamente soltar vários tipos de solo em leitos de rios e fundos marinhos. Graças ao design integrado de otimização da dinâmica de fluidos, ele mistura rapidamente água e sedimentos em uma mistura lama-água com uniformidade ≥90%. Depois de ser sugada para dentro do corpo da bomba através de um tubo de sucção de grande diâmetro (diâmetro opcional de Φ300-Φ800mm), a mistura é transportada por longas distâncias através de um tubo de descarga de alta pressão, com uma distância máxima de transporte de até 3.000 metros. Apresenta forte continuidade operacional e menor consumo de energia em comparação com a média do setor.

Design central do produto

Adotando uma montagem modular e design integrado, a draga de sucção e cortador HAIDING SHIPYARD completa de forma independente todo o processo de dragagem, transporte de lama e descarga a bordo, sem a necessidade de equipamento auxiliar adicional. Sua eficiência de construção é mais de 30% superior à dos equipamentos tradicionais, o que pode encurtar significativamente o ciclo do projeto. Com adaptabilidade de cenário relativamente ampla, pode concluir operações de dragagem em lagos interiores, portos costeiros e vias navegáveis interiores sob condições de força de vento ≤5 níveis e velocidade de fluxo ≤1,5m/s. Com forte compatibilidade com o solo, realiza operações em condições de trabalho convencionais, como areia, franco-arenoso e lodo (teor de umidade de 60% a 80%). Depois de substituir por nossa cabeça de corte dentada personalizada e resistente ao desgaste, ela pode escavar ainda mais argila de alta resistência à compressão. A substituição é fácil e conveniente, tornando-a adequada para a maioria dos cenários de construção.

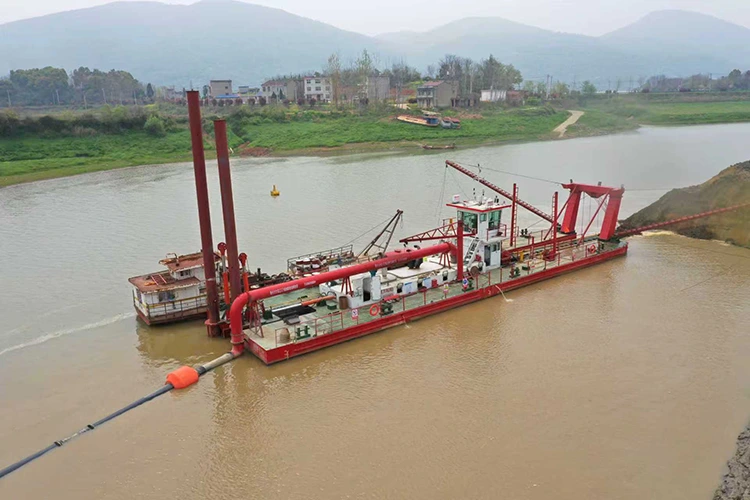

Cutter Suction Dredger

Sistema de energia do produto

A draga de sucção e corte HAIDING SHIPYARD oferece duas opções principais de sistema de energia: hidráulico e mecânico. A versão acionada hidraulicamente utiliza unidades de bomba hidráulica importadas com faixa de velocidade de 0 a 30 rpm e tempo de resposta inferior a 0,5 segundos, permitindo controle preciso mesmo sob condições operacionais complexas. A versão acionada mecanicamente possui uma estrutura robusta e confiável, menores custos de manutenção e é adequada para operação rotineira e padronizada. Além disso, esta série de equipamentos obteve a certificação ISO9001 e também é elegível para as certificações CCS, BV, RINA e RS. Os principais componentes têm garantia de 2 anos e o casco tem garantia de 20 anos, fornecendo uma garantia sólida para o progresso seguro e eficiente do seu projeto.

Cutter Suction Dredger

Parâmetro do produto (especificação)

Draga de Sucção Cortadora HD-CSD250
Comprimento total	18,8m	Fluxo de água	980m³/h
Dimensões do casco	15,0×5,2×1,5m	Produção de sedimentos	150m³/h
Dimensões principais do pontão	9,3×2,2×2,5m	Distância de descarga	1000m
Dimensões do pontão lateral	15,0×1,5×1,5m	Diâmetro da cabeça de corte	800mm
Estrutura	Tipo de montagem modular inteligente	Potência do cortador	37KW
Marca/potência do motor principal	Weichai 294KW	Rascunho	1,1m
Marca/potência do motor auxiliar	Weichai 75KW	Sistema de controle hidráulico	PLCControle Integrado
Potência total	Weichai 369KW	Número de guinchos de elevação	40KN*1
Bomba de Dragagem	Bomba de liga de alto cromo 200WN	Número de guinchos transversais	4OKN*2
Diâmetro do tubo de descarga/sucção	273mm/273mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	55m	Prazo de entrega	40 dias
Profundidade Máxima de Dragagem	9m	Consumo de combustível de referência	~38L/H
Condição de Trabalho Aplicável	Pequenos locais de dragagem, como canais de rios e lagoas de decantação
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-CSD300
Comprimento total	26,0m	Fluxo de água	1200-1500m³/h
Dimensões do casco	21,0×5,2×1,5m	Produção de sedimentos	150-200m³/h
Dimensões principais do pontão	11,0×2,5×2,5m	Distância de descarga	2.000 metros
Dimensões do pontão lateral	21,0×1,1×1,5m	Diâmetro da cabeça de corte	1350 mm
Estrutura	Tipo de montagem inteligente modular	Potência do cortador	75 kW
Marca/potência do motor principal	Weichai 6170-456KW	Rascunho	1,1m
Marca/potência do motor auxiliar	Weichai WP6-155KW	Sistema de controle hidráulico	Controle Integrado CLP
Potência total	Weichai 611KW	Número de guinchos de elevação	60KN*1
Bomba de Dragagem	Bomba de liga de alto cromo 250WN	Número de guinchos transversais	40KN*2
Diâmetro do tubo de descarga/sucção	325mm/325mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	40m	Prazo de entrega	50 dias
Profundidade Máxima de Dragagem	12m	Consumo de combustível de referência	~66L/H
Condição de Trabalho Aplicável	Pequenos locais de dragagem, como canais de rios e lagoas de decantação
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-CSD300
Comprimento total	26,0m	Fluxo de água	1200-1500m³/h
Dimensões do casco	21,0×5,2×1,5m	Produção de sedimentos	150-200m³/h
Dimensões principais do pontão	11,0×2,5×2,5m	Distância de descarga	2.000 metros
Dimensões do pontão lateral	21,0×1,1×1,5m	Diâmetro da cabeça de corte	1350 mm
Estrutura	Tipo de montagem inteligente modular	Potência do cortador	75 kW
Marca/potência do motor principal	Weichai 6170-456KW	Rascunho	1,1m
Marca/potência do motor auxiliar	Weichai WP6-155KW	Sistema de controle hidráulico	Controle Integrado CLP
Potência total	Weichai 611KW	Número de guinchos de elevação	60KN*1
Bomba de Dragagem	Bomba de liga de alto cromo 250WN	Número de guinchos transversais	40KN*2
Diâmetro do tubo de descarga/sucção	325mm/325mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	40m	Prazo de entrega	50 dias
Profundidade Máxima de Dragagem	12m	Consumo de combustível de referência	~66L/H
Condição de Trabalho Aplicável	Pequenos locais de dragagem, como canais de rios e lagoas de decantação
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-CSD550
Comprimento total	45,82m	Fluxo de água	3500-4000m³/h
Dimensões do casco	35,8×8,8×2,2m	Produção de sedimentos	600-800m³/h
Dimensões principais do pontão	15,4×4,0×2,2m	Distância de descarga	2.000 metros
Dimensões do pontão lateral	35,75×2,85×2,2m	Diâmetro da cabeça de corte	1900 mm
Estrutura	Tipo de montagem modular inteligente	Potência do cortador	130 kW
Marca/potência do motor principal	Weichai WH17-1350KW	Rascunho	1,6m
Marca/potência do motor auxiliar	Weichai 6170-456KW	Sistema de controle hidráulico	Controle Integrado CLP
Potência total	Weichai 1806KW	Número de guinchos de elevação	150KN*1
Bomba de Dragagem	Bomba de liga de cromo 450WNHigh	Número de guinchos transversais	100KN*2
Diâmetro do tubo de descarga/sucção	560mm/560mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	66m	Prazo de entrega	80 dias
Profundidade Máxima de Dragagem	14m	Consumo de combustível de referência	~160L/H
Condição de Trabalho Aplicável	Rio, lago, reservatório, litoral, porto e outras águas
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-CSD650
Comprimento total	45,82m	Fluxo de água	5000m³/h
Dimensões do casco	35,8×8,8×2,2m	Produção de sedimentos	800-1000m³/h
Dimensões principais do pontão	15,4×4,0×2,2m	Distância de descarga	2.000 metros
Dimensões do pontão lateral	35,75×2,85×2,2m	Diâmetro da cabeça de corte	2.200 mm
Estrutura	Tipo de montagem inteligente modular	Potência do cortador	320 kW
Marca/potência do motor principal	Weichai WH17-1350KW	Rascunho	1,7m
Marca/potência do motor auxiliar	Weichai 8170-601KW	Sistema de controle hidráulico	Controle Integrado CLP
Potência total	Weichai 1951KW	Número de guinchos de elevação	150KN*1
Bomba de Dragagem	Bomba Slloy de alto cromo 500WN	Número de guinchos transversais	150KN*2
Diâmetro do tubo de descarga/sucção	650mm/650mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	66m	Prazo de entrega	110 dias
Profundidade Máxima de Dragagem	14m	Consumo de combustível de referência	~229L/H
Condição de Trabalho Aplicável	Rio, lago, reservatório, litoral, porto e outras águas
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-CSD800
Comprimento total	59,5m	Fluxo de água	8000m³/h
Dimensões do casco	52,5×11,4×3,0m	Produção de sedimentos	1200-1500m³/h
Dimensões principais do pontão	26,0×5,0×4,0m	Distância de descarga	4000-5000m
Dimensões do pontão lateral	52,5×3,2×3,0m	Diâmetro da cabeça de corte	2770 mm
Estrutura	Tipo de montagem modular inteligente	Potência do cortador	1000 kW
Marca/potência do motor principal	Weichai 2650KW	Rascunho	2,2 m
Marca/potência do motor auxiliar	Weichai 1850KW*2	Sistema de controle hidráulico	Controle Integrado CLP
Potência total	Weichai 6350KW	Número de guinchos de elevação	550KN*1
Bomba de Dragagem	131-28-65	Número de guinchos transversais	400KN*2
	(Bomba de Bunker + Bomba Subaquática)
Diâmetro do tubo de descarga/sucção	820mm/820mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	110m	Prazo de entrega	280 dias
Profundidade Máxima de Dragagem	25m	Consumo de combustível de referência	~750L/H
Condição de Trabalho Aplicável	Rio, lago, reservatório, litoral, porto e outras águas
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca de demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-SSCSD550
Comprimento total	61,5m	Fluxo de água	4000m3/h
Dimensões do casco	48,5×8,9×2,2m	Produção de sedimentos	600-800m3/h
Dimensões principais do pontão	7,0m/4,0m	Distância de descarga	3000m
Dimensões do pontão lateral	41,0×2,65×2,2m	Diâmetro da cabeça de corte	1900 mm
Estrutura	Tipo de montagem modular inteligente	Potência do cortador	130 kW
Marca/potência do motor principal	Weichai WH17-1350KW	Rascunho	1,6m
Marca/potência do motor auxiliar	Weichai 6170-456KW	Sistema de controle hidráulico	Controle Integrado CLP
Potência total	Weichai 1806KW	Número de guinchos de elevação	150KN*1
Bomba de Dragagem	Bomba de liga de cromo 450WNHigh	Número de guinchos transversais	100KN*2
Diâmetro do tubo de descarga/sucção	560mm/560mm	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Cabeça (elevador de bombeamento)	66m	Prazo de entrega	90-110 dias
Profundidade Máxima de Dragagem	35m	Consumo de combustível de referência	~160L/H
Condição de Trabalho Aplicável	Desassoreamento em águas profundas com mais de 15 metros de profundidade
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Draga de Sucção Cortadora HD-SSCSD650
Comprimento total	81,0m	Fluxo de água	5000m³/h
Dimensões do casco	63,0×11,0×3,0m	Produção de sedimentos	800-1000m³/h
Dimensões principais do pontão	12,0×4,6×3,0m	Distância de descarga	3000m
Dimensões do pontão lateral	67,0×3,2×3,0m	Diâmetro da cabeça de corte	2.200 mm
Estrutura	Tipo de montagem modular inteligente	Potência do cortador	320 kW
Marca/potência do motor principal	Weichai WH17-1350KW	Rascunho	1,9 m
Marca/potência do motor auxiliar	Weichai 8170-601KW	Sistema de controle hidráulico	Controle Integrado CLP
Motor principal da bomba de cabine	Weichai WH17-1350KW	Cabeça de bombeamento total	86m
Energia do Gerador	Grupo gerador Weichai 150KW	Profundidade Máxima	52m
Potência total	Weichai 3451KW	Número de guinchos de elevação	150KN*1
Bomba de dragagem subaquática	Bomba de Aloy com alto cromo 500G-G	Número de guinchos transversais	150KN*2
Bomba de descarga principal na câmara	Bomba de liga de alto cromo 500WN	Cabine	Assento ajustável, ar condicionado, sistema de controle integrado PLC
Diâmetro do tubo de descarga/sucção	650mm/650mm	Prazo de entrega	110-150 dias
Sistema de posicionamento de cinco âncoras	Molinete 200KN * 5 conjuntos	Consumo de combustível de referência	~390L/H
Condição de trabalho aplicável:	Desassoreamento em águas profundas com mais de 15 metros de profundidade
Atualização de configuração	A configuração pode ser atualizada, como a marca do motor diesel pode ser alterada de acordo com a marca da demanda: Cummins, Carter, etc.

Característica e aplicação do produto

1. Construção eficiente: Com o design de núcleo integrado da draga de sucção do cortador HAIDING SHIPYARD para dragagem, transporte de lama e descarga de lama, ela suporta operação contínua de 24 horas. Não só apresenta uma baixa taxa de falhas de equipamento e desempenho confiável, mas também requer apenas 1-3 funcionários para fácil operação – aumentando significativamente a eficiência da construção e reduzindo os custos de mão de obra.

2. Excelente adaptabilidade: cobre necessidades de dragagem em várias áreas de água e oferece excelente desempenho de escavação e transporte para vários tipos de solo, como areia, lodo e argila, adaptando-se a diferentes condições de trabalho sem ajustes frequentes.

3.Controlabilidade de alta precisão: O controle de alta precisão de nossa draga de sucção cortadora HAIDING SHIPYARD depende da operação combinada do sistema de controle e das funções de posicionamento BeiDou ou GPS. Isto permite o ajuste preciso da profundidade, largura e área de trabalho da escavação, atendendo plenamente aos requisitos técnicos específicos sob diferentes condições de trabalho.

4. Transporte e montagem eficientes: O transporte e a montagem também são altamente eficientes, utilizando um projeto de montagem modular que permite o transporte de caminhões para canteiros de obras em vias navegáveis. Esta solução de montagem modular não só reduz significativamente os custos de transporte e o tempo de montagem, mas também reduz a dependência de máquinas de grande porte, melhorando efetivamente a eficiência da preparação da construção.

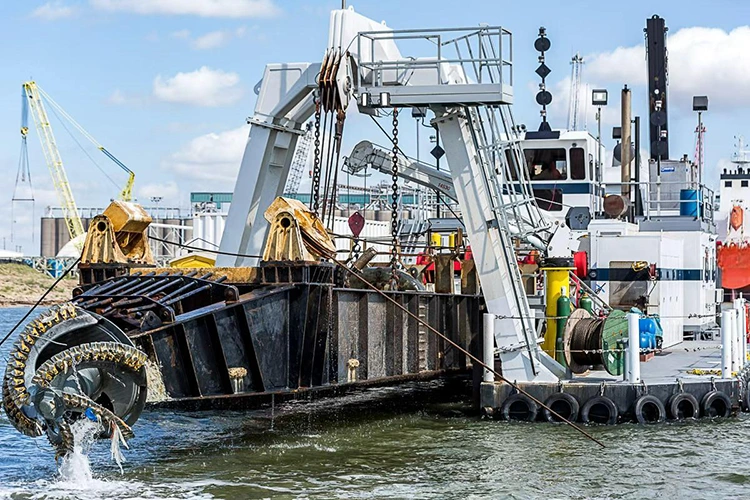

Cutter Suction Dredger
