ESTALEIRO HAIDINGfornece engenharia profissionalPontões Modularesprojetado para construção marítima flexível, docas temporárias, plataformas de equipamentos, projetos de hidrovias interiores e aplicações offshore. Com módulos padronizados, construção em aço de alta resistência, conexões flexíveis e transporte eficiente, esses sistemas flutuantes oferecem uma alternativa prática às estruturas flutuantes convencionais de tamanho fixo.
Os pontões modulares estão mudando a forma como empreiteiros, engenheiros navais, desenvolvedores de infraestrutura e operadores de projetos abordam a construção flutuante. Em vez de transportar e implantar uma grande estrutura flutuante, os pontões modulares dividem a plataforma em seções gerenciáveis que podem ser transportadas, montadas, expandidas, realocadas e reutilizadas de acordo com os requisitos do projeto.
Os modernos sistemas de pontões modulares podem combinar dimensões padronizadas com diferentes capacidades de carga, tornando-os adequados para tudo, desde plataformas leves de manutenção de pontes até plataformas de equipamentos pesados. HAIDING SHIPYARD oferece soluções das séries HD-H50, HD-S50 e HD-S70 projetadas para cobrir diferentes requisitos de carga, mantendo características práticas de transporte e montagem.
Índice
- O que são pontões modulares?
- Por que os pontões modulares estão se tornando uma solução marítima preferida?
- Como diferentes séries de pontões modulares atendem a diferentes requisitos de carga?
- Quais recursos técnicos os compradores devem examinar?
- Onde os pontões modulares podem ser usados?
- Como o transporte e a montagem melhoram a eficiência do projeto?
- Como você deve selecionar os pontões modulares corretos?
- Por que o fabricante é importante?
- Perguntas frequentes sobre pontões modulares
- Conclusão
O que são pontões modulares?
Pontões modulares são unidades estruturais flutuantes projetadas para serem conectadas entre si para formar plataformas maiores, passarelas, docas, estações de trabalho, bases de equipamentos e outras estruturas flutuantes. Ao contrário dos pontões integrais convencionais, um sistema modular utiliza secções individuais padronizadas que podem ser combinadas em diferentes configurações.
Essa abordagem de projeto proporciona maior flexibilidade quando as dimensões do projeto, as condições operacionais ou os requisitos do equipamento mudam. Os módulos podem ser conectados lado a lado, ponta a ponta ou por meio de configurações especiais para criar layouts de plataforma retangulares ou personalizados.
Para os empreiteiros marítimos, esta flexibilidade é particularmente valiosa porque um único sistema de pontões pode servir vários projetos ao longo da sua vida útil. Em vez de adquirir uma estrutura flutuante completamente nova para cada aplicação, os operadores podem reconfigurar os módulos existentes de acordo com as mudanças nos requisitos.
Dependendo da série e da configuração, os pontões modulares HAIDING SHIPYARD são projetados para requisitos de carga que vão desde plataformas flutuantes menores até aplicações pesadas. O sistema incorpora aço de alta resistência, estruturas de conexão reforçadas, tratamento antiderrapante do deck e proteção contra corrosão para ambientes marinhos e de água doce exigentes.
Por que os pontões modulares estão se tornando uma solução marítima preferida?
A principal vantagem dos pontões modulares não é simplesmente a flutuabilidade. Seu valor real vem da combinação de flutuabilidade, resistência estrutural, transportabilidade, capacidade de reutilização e flexibilidade de configuração em um sistema.
- Configuração flexível:Os módulos podem ser combinados em diferentes formatos e dimensões de plataforma.
- Transporte eficiente:Módulos individuais menores são mais fáceis de transportar do que grandes estruturas flutuantes integrais.
- Implantação rápida:Sistemas de conexão padronizados simplificam a montagem no local do projeto.
- Estrutura reutilizável:Os módulos podem ser desmontados e configurados para projetos futuros.
- Diferentes opções de carregamento:Várias séries de produtos podem atender aplicações leves, médias e pesadas.
- Manutenção melhorada:Módulos individuais podem ser inspecionados, reparados ou substituídos sem necessariamente reconstruir uma plataforma inteira.
- Flexibilidade de aplicação:O mesmo conceito modular pode suportar docas temporárias, plataformas de construção, plataformas de transferência de equipamentos e estações de trabalho marítimas.
Para os gestores de projetos, estas características podem reduzir a complexidade logística, ao mesmo tempo que permitem que a infraestrutura flutuante se adapte às mudanças nas condições do local.
Como diferentes séries de pontões modulares atendem a diferentes requisitos de carga?
A escolha da série correta de pontões modulares é essencial porque o tamanho da plataforma por si só não determina a adequação. Os engenheiros devem considerar a flutuabilidade, as cargas concentradas, as cargas uniformes, o calado, as condições ambientais, o peso do equipamento e a configuração necessária da plataforma.
| Parâmetro | Série HD-H50 | Série HD-S50 | Série HD-S70 |
|---|---|---|---|
| Posicionamento Típico | Aplicações portáteis e leves | Projetos de pequeno e médio porte | Aplicações marítimas pesadas |
| Peso do Módulo | ≤ 8 toneladas | ≤ 12 toneladas | ≤ 18 toneladas |
| Estrutura Principal | Aço A-36 | Aço A-36 | Aço A-36 + HSLA |
| Espessura Principal do Aço | 10mm | 12mm | 16mm |
| Carga Uniforme | ≥ 400 kg/m² | ≥ 450 kg/m² | ≥ 500 kg/m² |
| Carga Concentrada | 15.000 psf | 20.000 psf | 25.000 psf |
| Carga máxima de ponto único | 50 toneladas | 80 toneladas | 100 toneladas |
| Flutuabilidade de módulo único | ≥ 30 toneladas | ≥ 50 toneladas | ≥ 80 toneladas |
| Altura Máxima da Onda | ≤ 2,0m | ≤ 2,5m | ≤ 3,0m |
| Módulos de plataforma padrão | 4–12 | 3–8 | 2–6 |
A abordagem de três séries permite que os compradores selecionem uma configuração de acordo com os requisitos operacionais reais, em vez de pagar por capacidade estrutural desnecessária. Os cálculos de engenharia devem sempre ser concluídos para o projeto específico, equipamento, padrão de carga, condições da água e regulamentos aplicáveis.
Quais recursos técnicos os compradores devem examinar?
Um sistema de pontão modular confiável requer mais do que uma caixa de aço flutuante. A estrutura de conexão, a superfície do convés, a proteção contra corrosão, a flutuabilidade e o projeto estrutural geral influenciam o desempenho a longo prazo.
Materiais estruturais de alta resistência
O HAIDING SHIPYARD utiliza aço A-36 e aço de alta resistência HSLA em diferentes séries de pontões modulares. A plataforma incorpora aço de alta resistência e uma estrutura laminada destinada a fornecer resistência e ao mesmo tempo suportar requisitos operacionais pesados.
Conexões de módulos reforçados
Os pontos de conexão estão entre as áreas mais importantes de uma plataforma flutuante modular. O sistema utiliza reforço de alma dupla, conexões de parafusos protendidos e transições de canto curvas projetadas para distribuir tensões e melhorar a integridade estrutural.
Design de deck antiderrapante
As plataformas de trabalho marítimas estão expostas à água, chuva, lama e outras condições escorregadias. Uma superfície de deck antiderrapante em relevo pode melhorar a tração de trabalhadores, veículos e equipamentos. O coeficiente de atrito declarado para a superfície do tabuleiro é ≥0,8.
Proteção contra corrosão
Ambientes de água doce e salgada podem acelerar a corrosão do aço. O sistema de pontão modular combina revestimentos de proteção internos ecológicos com ânodo de zinco externo e proteção de revestimento marítimo. A espessura de película seca declarada do revestimento marítimo externo é ≥300 μm, com proteção contra corrosão subaquática projetada para serviço de longo prazo.
Adaptabilidade Ambiental
Diferentes hidrovias criam diferentes desafios de engenharia. Antes de selecionar um pontão modular, os compradores devem avaliar:
- Exposição à água doce ou à água do mar
- Altura das ondas e condições do vento
- Profundidade da água e limitações de calado
- Peso do equipamento e distribuição de carga
- Borda livre necessária
- Dimensões da plataforma
- Requisitos de ancoragem e amarração
- Regulamentos locais de construção marítima
Onde os pontões modulares podem ser usados?
O conceito modular torna os pontões adequados para projetos onde a infraestrutura fixa é impraticável, temporária ou muito cara para ser realocada.

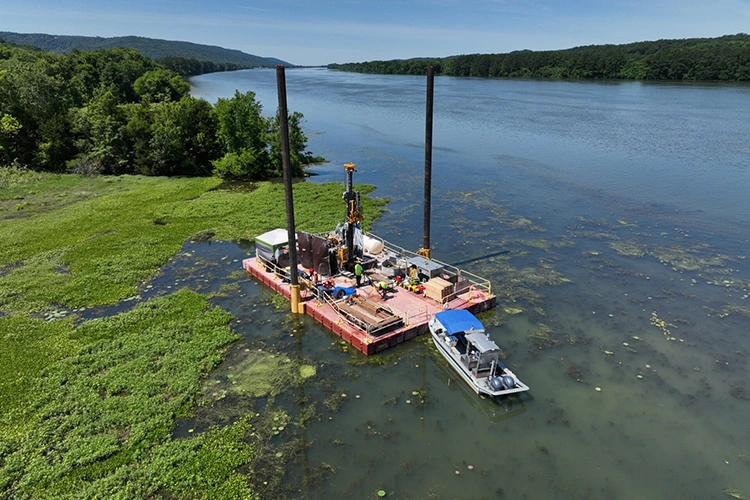

Plataformas de construção marítima
As equipes de construção podem criar plataformas de trabalho flutuantes temporárias para construção de pontes, desenvolvimento de orlas, apoio à dragagem, inspeção e transferência de equipamentos.
Docas Temporárias e Terminais Flutuantes
Os pontões modulares podem ser configurados em docas temporárias, plataformas de acesso, passarelas flutuantes e áreas de carga onde a construção permanente não é necessária.
Plataformas de transferência de equipamentos
Máquinas pesadas e materiais de construção muitas vezes precisam ser transportados através de cursos de água. Plataformas modulares adequadamente projetadas podem fornecer uma superfície de trabalho estável para transferência de equipamentos, sujeita a cálculos de carga específicos do projeto.
Manutenção de pontes
Para a inspeção e manutenção de pontes interiores, as plataformas flutuantes portáteis podem proporcionar aos trabalhadores acesso a locais de difícil acesso por terra.
Projetos offshore e de energia renovável
Os projetos de energia renovável marinha podem exigir estações de trabalho temporárias, plataformas de transporte e estruturas de suporte de equipamentos. Os pontões modulares podem fornecer flexibilidade de configuração quando os requisitos do projeto mudam durante as diferentes fases de construção.
Infraestrutura Emergencial e Temporária
Como os sistemas modulares podem ser transportados e montados em seções, eles também podem suportar acesso temporário, logística de emergência e infraestrutura flutuante de implantação rápida, onde são seguidos procedimentos apropriados de engenharia e segurança.
Como o transporte e a montagem melhoram a eficiência do projeto?
O transporte é frequentemente um dos custos ocultos de grandes estruturas flutuantes. Um pontão integral convencional pode exigir transporte especializado, operações de carregamento difíceis e planejamento logístico adicional.
Os pontões modulares abordam este desafio dividindo a estrutura em unidades transportáveis. As diferentes séries do HAIDING SHIPYARD são projetadas em torno de requisitos de transporte padronizados, permitindo que vários módulos sejam transportados usando caminhões convencionais ou especializados adequados, dependendo do tamanho do módulo.
A manilha de elevação incorporada posicionada no centro de cada módulo também simplifica a elevação e o manuseio. De acordo com as especificações do produto, uma equipe de duas pessoas usando ferramentas dedicadas pode montar um módulo individual em aproximadamente 1,5 a 2,5 horas, dependendo da série.
Isso cria um fluxo de trabalho de projeto prático:
- Determine o tamanho da plataforma necessário e as condições de carregamento.
- Selecione a série de pontões apropriada.
- Transportar módulos para o local do projeto.
- Posicione e levante módulos individuais.
- Conecte os módulos usando o sistema de travamento designado.
- Instale os equipamentos, acessórios ou sistemas de segurança necessários no convés.
- Inspecione as conexões e a estabilidade antes da operação.
O processo de montagem real deve sempre seguir as instruções do fabricante e os requisitos de engenharia específicos do projeto.
Como você deve selecionar os pontões modulares corretos?
A compra de pontões modulares deve começar com os requisitos de engenharia, em vez de simplesmente comparar os preços dos produtos. Um comprador profissional deve avaliar o cenário operacional completo.
| Fator de seleção | Pergunta-chave | Por que é importante |
|---|---|---|
| Carregar | Quais equipamentos e pessoal serão transportados? | Determina a capacidade estrutural e de flutuabilidade necessária. |
| Tamanho da plataforma | Qual área de trabalho é necessária? | Determina a quantidade e configuração do módulo. |
| Ambiente Aquático | Água doce, costeira ou offshore? | Influencia a proteção contra corrosão e as condições de operação. |
| Transporte | Como os módulos chegarão ao site? | Afeta as dimensões do módulo e o custo logístico. |
| Conjunto | Com que rapidez a implantação deve ser concluída? | Influencia o design da conexão e o cronograma do projeto. |
| Reutilizar | A plataforma será realocada? | Determina a importância da modularidade e da montagem repetida. |
| Certificação | Quais padrões se aplicam ao projeto? | Suporta conformidade e gerenciamento de riscos. |
Para equipes de compras que buscam umFabricante de pontões modularesouFornecedor de pontões modulares na China, também é importante revisar a capacidade de engenharia, controle de produção, documentação técnica, procedimentos de inspeção, certificação, suporte pós-venda e capacidade de personalização.
Por que o fabricante é importante?
Um pontão modular é um produto marítimo estrutural, portanto a consistência da fabricação afeta diretamente a confiabilidade. Um fabricante competente deve ser capaz de controlar a seleção de materiais, soldagem, precisão dimensional, revestimento, interfaces de montagem e inspeção final.
A HAIDING SHIPYARD fabrica seus pontões modulares em sua própria fábrica na China e segue um sistema de gestão de qualidade ISO 9001:2015. As informações do produto também afirmam que a gama de pontões modulares obteve certificações das principais sociedades de classificação e que os desenhos de engenharia são submetidos a revisão profissional.
Para compradores internacionais, estas capacidades fornecem indicadores úteis ao comparar potenciais fornecedores. No entanto, os requisitos de certificação variam de acordo com o projeto e a jurisdição, portanto os compradores devem confirmar se a configuração fornecida atende aos requisitos regulamentares específicos da sua aplicação.
Um fornecedor forte também deve fornecer assistência técnica antes da compra. Isso pode incluir configuração da plataforma, avaliação de carga, recomendações de quantidade de módulos, planejamento de transporte, orientação de conexão e personalização específica do projeto.
Perguntas frequentes sobre pontões modulares
1. Para que são utilizados principalmente os pontões modulares?
Pontões modulares são comumente usados para criar docas temporárias, plataformas de construção marítima, plataformas de transferência de equipamentos, estações de trabalho flutuantes, plataformas de manutenção de pontes e outras estruturas flutuantes personalizadas.
2. Os pontões modulares podem ser conectados em diferentes formatos de plataforma?
Sim. Um sistema modular geralmente pode ser montado lado a lado, ponta a ponta ou através de configurações selecionadas. Isso permite que os empreiteiros criem layouts de plataforma retangulares e outros layouts de plataforma específicos do projeto.
3. Os pontões modulares são adequados para água do mar?
Sim, pontões modulares adequadamente projetados podem ser projetados para aplicações em água doce e salgada. No entanto, os compradores devem confirmar a proteção contra corrosão necessária, as condições das ondas, o sistema de amarração, o carregamento e os regulamentos marítimos aplicáveis antes da implantação.
4. Como escolho entre diferentes séries de pontões modulares?
A seleção deve ser baseada na carga total, carga concentrada, flutuabilidade, tamanho da plataforma, calado, condições da água, restrições de transporte e estabilidade operacional necessária. Para projetos exigentes, recomenda-se uma avaliação profissional de engenharia antes da compra.
5. Os pontões modulares podem ser reutilizados?
Uma das principais vantagens dos pontões modulares é a reutilização. Os módulos podem ser desmontados após um projeto e reconfigurados em outra plataforma quando sua condição estrutural e componentes de conexão permanecerem adequados para serviço contínuo.
6. O que devo perguntar a um fornecedor de Pontões Modulares antes de fazer um pedido?
Pergunte sobre qualidades de materiais, capacidade de carga, flutuabilidade, dimensões, projeto de conexão, proteção contra corrosão, certificação, requisitos de transporte, procedimentos de montagem, documentação de inspeção, garantia, peças de reposição e suporte técnico.
Conclusão: Os pontões modulares são a escolha mais inteligente para projetos marítimos flexíveis?
Para projetos de construção marítima que exigem flexibilidade, eficiência de transporte, implantação rápida e infraestrutura reutilizável,Pontões Modularesoferecem uma alternativa atraente às estruturas flutuantes integrais convencionais. Seus módulos padronizados podem ser configurados para diferentes tamanhos de plataforma, ao mesmo tempo que fornecem capacidade de carga escalável e vantagens práticas de implantação.
Com várias séries de produtos, estruturas reforçadas, decks antiderrapantes, proteção contra corrosão, sistemas de conexão flexíveis e recursos de fabricação profissional, a HAIDING SHIPYARD fornece soluções flutuantes modulares para uma ampla gama de requisitos de engenharia terrestre e marítima. Se você está planejando uma plataforma de construção flutuante, doca temporária, sistema de transferência de equipamentos ou projeto marítimo personalizado,Contate-nospara discutir as dimensões necessárias, capacidade de carga, ambiente aquático, condições de transporte e configuração do projeto e receber uma solução de pontão modular adequada.
