ESTALEIRO HAIDINGdesenvolve oPlataforma Jack Up Living Quartercomo uma solução integrada de acomodação e suporte offshore para projetos marítimos exigentes. Projetada para profundidades de água de 3 a 100 m, a plataforma pode acomodar até 100 pessoas e suportar uma carga total de até 3.000 toneladas, combinando acomodação, alimentação, escritórios, instalações médicas, sistemas de emergência, armazenamento de água doce e fornecimento de energia em uma estrutura autoelevável.
Uma solução moderna de vida offshore deve fornecer mais do que alojamento básico. O pessoal que trabalha em campos de petróleo e gás, projetos eólicos offshore, construção submarina, operações de salvamento e outros projetos de engenharia marítima pode precisar permanecer offshore por semanas ou meses. Uma plataforma Jack Up Living Quarter devidamente projetada fornece um ambiente de trabalho elevado e estável, ao mesmo tempo que integra acomodação, serviços de alimentação, suporte médico, proteção de emergência, serviços públicos e espaços operacionais. A plataforma do HAIDING SHIPYARD foi projetada em torno de construção modular, pernas ajustáveis, serviços públicos independentes, controle ambiental e requisitos de implantação offshore. Seu design configurável permite que os proprietários do projeto combinem a capacidade de acomodação, a profundidade da água, a carga do convés, os requisitos de energia e as instalações de suporte às condições específicas do projeto.
Índice
- O que é uma plataforma Jack Up Living Quarter?
- Por que é importante para projetos offshore?
- Como a plataforma é projetada para vida offshore?
- Principais especificações técnicas
- Quais são as principais vantagens operacionais?
- Onde pode ser usado?
- O que os compradores devem considerar antes de fazer o pedido?
- Perguntas frequentes
O que é uma plataforma Jack Up Living Quarter?

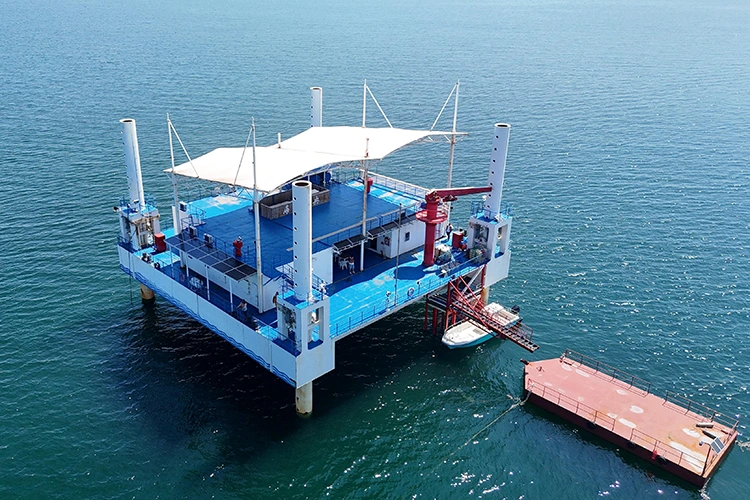

Uma plataforma Jack Up Living Quarter é uma plataforma offshore autoelevável projetada para fornecer acomodação de longa duração e instalações de apoio para o pessoal que trabalha no mar. Ao contrário de uma embarcação de acomodação flutuante convencional, uma configuração jack-up utiliza pernas para elevar a plataforma principal acima da superfície da água após o posicionamento no local do projeto.
Esta configuração cria um ambiente elevado dedicado que pode incorporar quartos, refeitórios, escritórios, áreas de recreação, salas médicas, abrigos de emergência, sistemas de utilidades e espaços de equipamentos. De acordo com as especificações do produto fornecidas pela HAIDING SHIPYARD, sua plataforma está configurada para profundidades de água de 3 a 100 m, com comprimentos de perna personalizáveis de 20 a 100 m e acomodação para até 100 pessoas.
A plataforma é particularmente adequada onde o pessoal offshore precisa permanecer próximo a um local operacional sem depender inteiramente do transporte diário ou de movimentos frequentes de navios de abastecimento.
Por que é importante para projetos offshore?
Os projetos offshore muitas vezes enfrentam espaço limitado, condições climáticas variáveis, longas distâncias de transporte e logística complicada. O alojamento torna-se, portanto, parte da infra-estrutura global do projecto, em vez de simplesmente um local para os trabalhadores dormirem.
Uma plataforma residencial bem projetada pode centralizar várias funções de suporte:
- Alojamento:Quartos individuais e duplos configuráveis para residência de pessoal de longa duração.
- Restauração:Instalações para refeições e armazenamento de alimentos para tripulações offshore.
- Operações:Escritórios e salas de reuniões para coordenação diária de projetos.
- Apoio médico:Áreas dedicadas de tratamento e resposta a emergências.
- Proteção de emergência:Abrigo de emergência, proteção contra incêndio, energia de reserva e sistemas de monitoramento.
- Utilitários:Sistemas de armazenamento de água doce, geração de energia, ar condicionado e purificação.
Ao combinar essas funções em uma única plataforma projetada, os operadores do projeto podem criar uma base de apoio offshore mais organizada para atividades de perfuração, construção, manutenção, instalação ou emergência.
Como a plataforma é projetada para vida offshore?
Alojamento Modular
A área de estar pode ser organizada em vários níveis. A configuração do HAIDING SHIPYARD usa uma cabine modular de três a quatro andares com aproximadamente 1.200–1.500 m² de área total. O regime de alojamento pode incluir cerca de 50 quartos, enquanto as áreas comuns podem incluir cantina, escritórios, salas de reuniões, ginásio, sala de leitura e espaço audiovisual.
Ambiente interno controlado
A residência offshore de longo prazo requer atenção à temperatura, umidade, ventilação e qualidade do ar. A plataforma incorpora sistemas centrais de ar condicionado e purificação de ar. A faixa de temperatura interna especificada é de aproximadamente 22–26°C, com controle de umidade de 40–60%, proporcionando um ambiente interno mais consistente, apesar das mudanças nas condições marítimas.
Apoio de Emergência Integrado
As acomodações offshore também devem apoiar a resposta a emergências. O projeto da plataforma inclui cabine médica, abrigo de emergência, equipamento de proteção contra incêndio, geração de backup, sistemas de monitoramento e disposições manuais de elevação de emergência. Estes sistemas podem ser integrados de acordo com os requisitos operacionais e de classificação do projeto.
Adaptabilidade da perna Spud
A estrutura autoelevatória utiliza pernas seccionais do tipo treliça. O diâmetro da perna especificado é de aproximadamente 2,5–3,0 m, enquanto o comprimento da perna pode ser personalizado entre 20 e 100 m. Isto permite que a configuração da plataforma seja adaptada a diferentes requisitos de profundidade de água e condições do fundo do mar.
Quais são as principais especificações técnicas?
Os parâmetros técnicos são essenciais ao avaliar uma plataforma de acomodação offshore porque a profundidade da água, a carga útil, as dimensões, a configuração das pernas, a fonte de alimentação e os sistemas de segurança influenciam diretamente a adequação do projeto.
| Parâmetro | Especificação | Significância do Projeto |
|---|---|---|
| Profundidade de água aplicável | 3–100 metros | Suporta diferentes ambientes operacionais offshore |
| Comprimento da plataforma | 50–70 metros | Disponibiliza espaço para alojamento e módulos de apoio |
| Largura da plataforma | 20–25 metros | Suporta planejamento de deck multifuncional |
| Pernas de batata | 3 pernas tipo treliça | Fornece capacidade de autoelevação |
| Comprimento da perna da batata | 20–100 metros | Adaptável à profundidade da água projetada |
| Velocidade de levantamento | 0,3–0,5m/min | Suporta operações de elevação controladas |
| Carga total da plataforma | Até 3.000 toneladas | Permite acomodação, equipamentos, suprimentos e utilidades |
| Capacidade de Alojamento | Até 100 pessoas | Adequado para equipes offshore de médio porte |
| Armazenamento de água doce | 200 m³ | Suporta operação offshore estendida |
| Geração de energia | 2 × geradores a diesel de 500 kW | Fornece geração primária e de espera |
| Assistência Solar | Sistema fotovoltaico de 100 kW | Fornece energia renovável auxiliar |
| Precisão de nivelamento | ±0,1° | Ajuda a manter um ambiente de vida estável |
| Material da plataforma | Placa de aço marinho CCSB | Projetado para aplicações estruturais marítimas |
Estas figuras representam a configuração da plataforma referenciada. Os parâmetros reais de engenharia devem ser confirmados de acordo com a profundidade da água do projeto, condições do fundo do mar, requisitos de classificação, requisitos de acomodação e regulamentos offshore aplicáveis.
Quais são as principais vantagens operacionais?
1. Acomodação Elevada Estável
Depois de posicionada e elevada, a plataforma fornece uma estrutura viva dedicada acima da água. Esta configuração separa a área de alojamento do contacto direto com a superfície do mar e cria uma base estável para instalações de apoio ao pessoal.
2. Redução da dependência de logística externa
O armazenamento de água doce, o armazenamento refrigerado, a geração de backup e instalações residenciais integradas podem estender o intervalo entre as operações de abastecimento externo. Isto é particularmente útil para projetos onde o transporte de e para a costa é demorado ou depende do clima.
3. Transporte e montagem modular
A plataforma pode ser dividida em diversas seções transportáveis. A configuração referenciada consiste em aproximadamente cinco a sete seções principais, permitindo que os componentes sejam transportados por barcaças adequadas ou embarcações semissubmersíveis e montados no local do projeto.
4. Manutenção mais fácil de sistemas-chave
Arranjos de equipamentos modulares podem simplificar a substituição de sistemas selecionados, como geradores, equipamentos de tratamento de água doce e componentes de ar condicionado. Esta abordagem pode reduzir o tempo necessário para isolar e substituir módulos de equipamentos individuais.
5. Suporte offshore multifuncional
Em vez de utilizar instalações separadas para alojamento, escritórios, apoio médico, restauração e resposta a emergências, estas funções podem ser integradas num layout de plataforma. Isto é valioso quando o espaço no convés e a logística offshore são limitados.
Onde pode ser usado?
Uma plataforma Jack Up Living Quarter pode ser configurada para diferentes projetos offshore onde o pessoal necessita de acomodação e suporte estendidos no local.
- Petróleo e gás offshore:Fornece alojamento, alimentação, escritório e suporte de emergência para pessoal de perfuração e produção.
- Vento offshore:Apoia equipes de instalação, inspeção, manutenção e construção que trabalham em projetos eólicos offshore.
- Engenharia de alto mar:Fornece acomodação para equipes de construção naval e engenharia submarina.
- Reparo de tubulação:Cria uma base offshore temporária próxima às atividades de manutenção de dutos subaquáticos.
- Salvamento de navio:Fornece acomodação temporária e suporte utilitário para equipes de salvamento de emergência.
- Resposta de emergência marítima:Pode ser configurado para implantação rápida onde for necessária acomodação temporária de pessoal.
Por exemplo, a configuração do ESTALEIRO HAIDING referenciada foi projetada para suportar residência de longo prazo do pessoal, variando de aproximadamente 30 a 180 dias, dependendo do arranjo do projeto e das condições operacionais.
O que os compradores devem considerar antes de fazer o pedido?
Selecionar uma plataforma de vida offshore exige mais do que comparar a capacidade de acomodação. Os compradores devem fornecer ao fabricante informações detalhadas do projeto para que os sistemas estruturais e utilitários possam ser projetados adequadamente.
- Profundidade da água:Confirme a profundidade operacional mínima e máxima da água e o comprimento necessário da perna da haste.
- Condições do fundo do mar:Fornecer dados geotécnicos disponíveis para determinar arranjos adequados de bases e fundações.
- Capacidade de pessoal:Defina o tamanho normal da tripulação, o pico de ocupação, a configuração da sala e o período de operação.
- Condições ambientais:Considere vento, ondas, temperatura, exposição à corrosão e outras condições específicas do local.
- Carregamento do convés:Calcule os requisitos de acomodação, equipamentos, água doce, alimentos, combustível e carga útil operacional.
- Demanda de utilidade:Determine os requisitos de eletricidade, água doce, águas residuais, HVAC, comunicação e energia de emergência.
- Classificação:Confirme a classificação marítima aplicável e os requisitos legais específicos do projeto antes da engenharia final.
- Transporte:Planeje as dimensões da seção e o levantamento de pesos em torno dos equipamentos de transporte e instalação disponíveis.
Uma especificação técnica clara no início do processo de aquisição ajuda o fabricante a desenvolver uma plataforma que se adapte ao ambiente operacional offshore real, em vez de depender de uma configuração genérica.
Perguntas frequentes sobre as plataformas Jack Up Living Quarter
1. Quantas pessoas uma plataforma Jack Up Living Quarter pode acomodar?
A referida configuração do ESTALEIRO HAIDING tem capacidade nominal de alojamento até 100 pessoas. O número real pode ser ajustado de acordo com o layout da sala, capacidade de jantar, requisitos de serviços públicos, medidas de segurança e especificações do projeto.
2. Em que profundidade de água a plataforma pode operar?
O projeto referenciado destina-se a aproximadamente 3–100 m de profundidade de água marinha, com comprimentos de perna personalizáveis de 20–100 m. A adequação final depende das condições do fundo do mar e da análise de engenharia específica do projeto.
3. Que facilidades podem ser incluídas?
As instalações típicas incluem dormitórios, banheiros, refeitórios, armazenamento de alimentos, escritórios, salas de reuniões, áreas de recreação, salas médicas, abrigos de emergência, sistemas HVAC, armazenamento de água doce, geração de energia, proteção contra incêndio e sistemas de monitoramento.
4. Os alojamentos podem ser personalizados?
Sim. A construção modular permite que layouts de acomodações, números de quartos, áreas de escritórios, sistemas de utilidades, capacidade de energia, instalações de emergência e outros módulos sejam configurados de acordo com os requisitos operacionais do projeto.
5. Como é transportada a plataforma?
A plataforma referenciada pode ser dividida em diversas seções para transporte. Dependendo da localização do projeto e das dimensões da seção, barcaças oceânicas ou embarcações semissubmersíveis adequadas podem ser consideradas para transporte e instalação offshore.
6. A plataforma é adequada para residência offshore de longa duração?
A plataforma é configurada especificamente para residência prolongada de pessoal. Seus sistemas de acomodação, controle climático, alimentação, água doce, energia, assistência médica e de emergência destinam-se a apoiar operações offshore com duração de semanas ou meses, sujeito à configuração final do projeto.
Conclusão
Uma plataforma Jack Up Living Quarter devidamente projetada pode servir como uma base offshore centralizada para acomodação, operações, suporte médico, catering, serviços públicos e resposta a emergências. Com pernas de suporte adaptáveis, construção modular, capacidade de carga de plataforma de até 3.000 toneladas, acomodação para até 100 pessoas e sistemas de utilidades integrados, a solução HAIDING SHIPYARD pode ser configurada para petróleo e gás, energia eólica offshore, engenharia em alto mar, salvamento, reparo de oleodutos e outros projetos marítimos. Se você está planejando um projeto de acomodação offshore e precisa de uma plataforma adequada à profundidade da água, capacidade da tripulação, carga útil, método de transporte e ambiente operacional,Contate-nospara discutir seus requisitos técnicos e obter uma solução personalizada da plataforma Jack Up Living Quarter.
